永嘉縣宏科自動化科技有限公司
永嘉縣宏科自動化科技有限公司
產品型號Q611F-16P
品 牌其他品牌
廠商性質生產商
所 在 地溫州市
聯系方式：金定國查看聯系方式
更新時間：2023-12-27 15:00:15瀏覽次數：503次
聯系我時，請告知來自 環保在線| 標準 | 國標 | 材質 | 不銹鋼 |
|---|---|---|---|
| 工作溫度 | 常溫 | 結構形式 | 固定球直通式 |
| 連接形式 | 螺紋 | 壓力環境 | 常壓 |

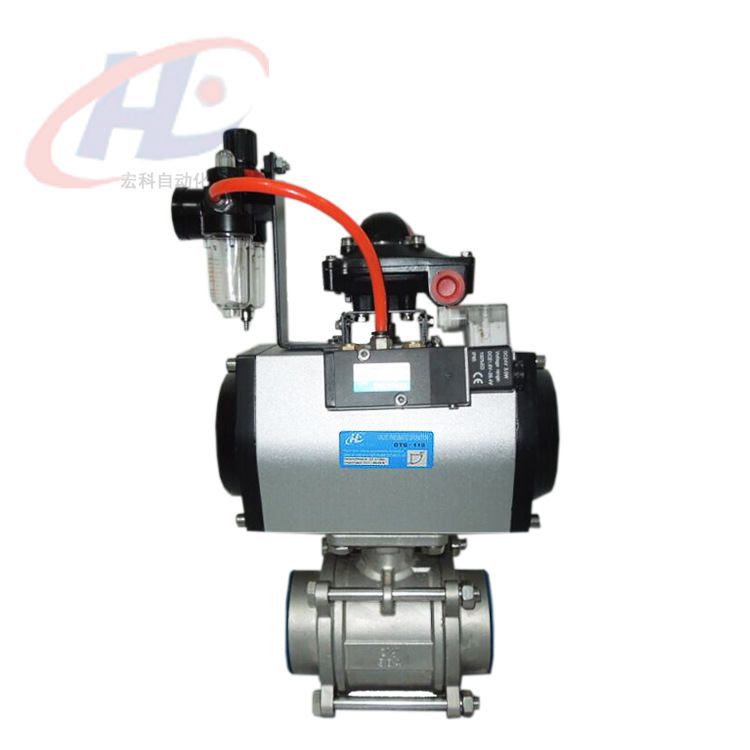

氣動螺紋絲扣球閥及對焊連接球閥分為整體式（一片式）、兩段式及三段式。閥體鑄造采用中國臺灣引進的*工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶標準ISO支架平臺和鎖定裝置?？稍O置90°開關定位機構，驅動方式:手動、氣動、電動。
氣動螺紋絲扣球閥產品特點
氣動三片式不銹鋼內螺紋球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶標準ISO支架平臺和鎖定裝置?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動
氣動螺紋絲扣球閥解析圖：
產品參數
主要功能：調節型、切斷型
規格結構：雙作用式、單作用式、
工作使用氣源：(干燥、清潔工、不含腐蝕性)氣體
工作使用氣源壓力：雙作用式(2-8bar)、單作用式(2-8bar)
環境溫度：-20℃~+80℃(高溫可定作)。
氣動機構行程：角行程(90°~180°)
回轉角度：標準型：90°±5°、非標型：0°~180°.
輸出扭矩：雙作用(4~10560N.m)等、單作用(6.9~2668N.m)等
接口螺紋：G1/8 G1/4
可配用附件：氣源處理三聯件、電磁換向閥(防爆型或普通型)、定位器、限位開關(防爆型或普通型)、手動操作機構
①→型號:軟密封型[Q611F]、硬密封型 [Q611H]
②→連接分類:1.內螺紋、2.外螺紋、4.法蘭、6焊接、7.對夾、8.卡篐、9.卡套
③→流道結構分類:直通式、三通式(T型-Y型-L型)、四通式(X型)
④→閥座或密封材質：軟密封型、硬密封型等。
⑤→工作壓力:1.6~42(MPa)。
⑥→閥體、閥蓋材料:碳素鋼、鑄鋼、鉻鎳系不銹鋼、鑄鐵、銅等。
⑦→適用溫度:≤550℃。
⑧→適用介質:水、蒸汽、油品、液化氣、天然氣、煤氣、尿素等多種介質。
⑨→球體、閥桿材料:鉻/鉻鎳/鉻鎳鉬系不銹鋼、鉻鎳系不銹鋼。
⑩→密封圈材料:柔性石墨墊圈/316＋柔性石墨墊圈。
⑾→填料材料:聚四氟乙烯。
適用工況：石油、化工、液化氣站、食品、制藥、城建、樓宇、給排水、水處理等
