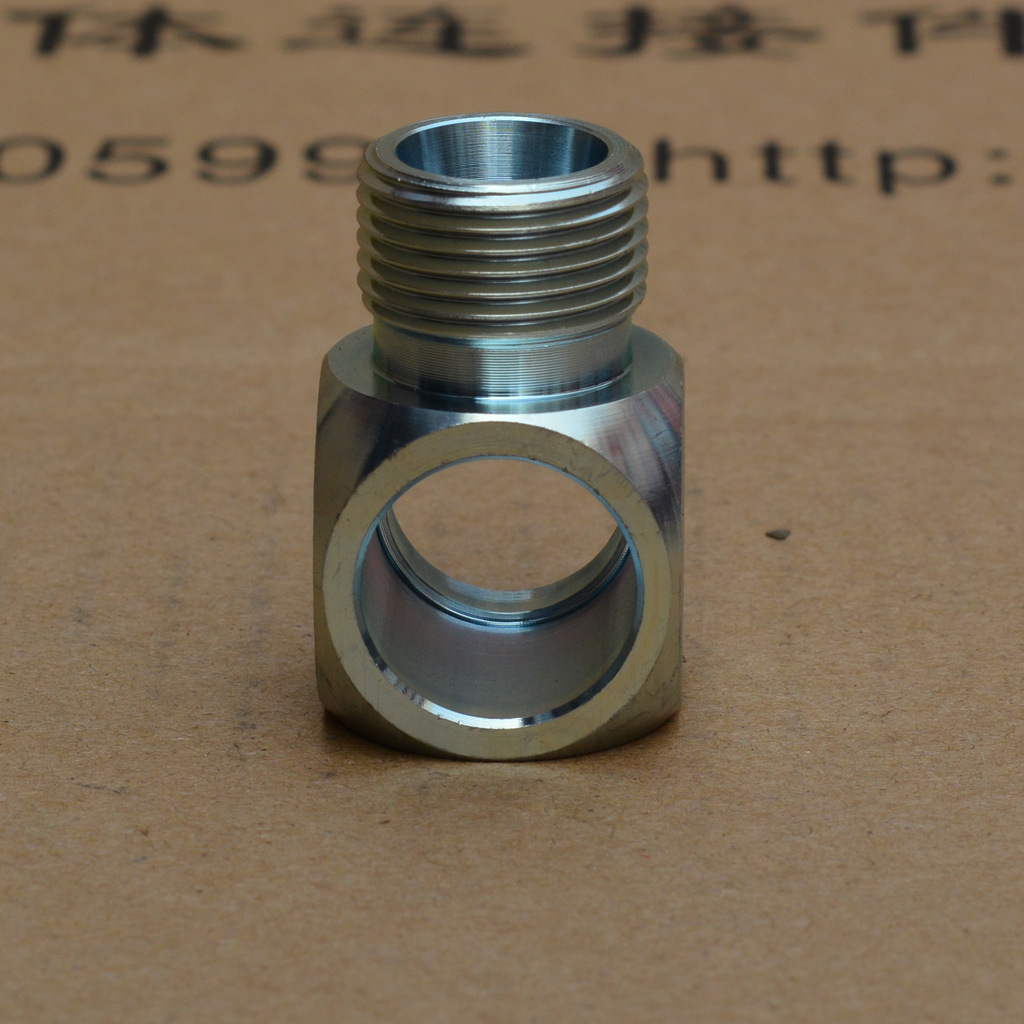

1C9 1D9 伊頓標準卡套直角接頭
1C9 1D9 面議污水處理設備 污泥處理設備 水處理過濾器 軟化水設備/除鹽設備 純凈水設備 消毒設備|加藥設備 供水/儲水/集水/排水/輔助 水處理膜 過濾器濾芯 水處理濾料 水處理劑 水處理填料 其它水處理設備
派瑞特（天津）液壓件制造有限公司
派瑞特（天津）液壓件制造有限公司
| 參 考 價 | 面議 |
產品型號1CI-B 1DI-B
品 牌
廠商性質生產商
所 在 地天津市
聯系方式：李經理查看聯系方式
更新時間：2023-06-13 09:23:56瀏覽次數：2243次
聯系我時，請告知來自 環保在線適用范圍： 工程機械、船舶、液壓設備、電力設備、石油機械、航天、煤礦機械等高壓管路的連接。
| 代 號 | 螺 紋THREAD | 管子外徑D1 | 尺 寸 DIMENSIONS | 螺栓 | O形圈 | 密封墊圈 | 壓力等級 | ||||||||
| PART NO. | E | F | TUBE O.D. | l | l1 | L1 | l2 | L2 | S1 | S2 | S3 | BOLT | O-RING | SEAL | MPa |
| 1CI-12-B02 | M12X1.5 | G1/8" | 6 | 8 | 11 | 25.5 | 12 | 27 | 14 | 17 | 14 | 720B-02I | O08.1X1.6 | ZHD-10 | 31.5 輕系列 L |
| 1CI-14-B04 | M14X1.5 | G1/4" | 8 | 12 | 14.5 | 33 | 15.5 | 30 | 19 | 24 | 17 | 720B-04I | O11.3X2.4 | ZHD-14 | |
| 1CI-16-B04 | M16X1.5 | G1/4" | 10 | 12 | 14.5 | 33 | 16.5 | 31 | 19 | 24 | 19 | 720B-04I | O11.3X2.4 | ZHD-14 | |
| 1CI-18-B06 | M18X1.5 | G3/8" | 12 | 12 | 16.5 | 38 | 19 | 34.5 | 24 | 27 | 22 | 720B-06I | O15.3X2.4 | ZHD-18 | |
| 1CI-22-B08 | M22X1.5 | G1/2" | 15 | 14 | 21.5 | 49 | 22.5 | 38 | 27 | 32 | 27 | 720B-08I | O19.3X2.4 | ZHD-22 | |
| 1CI-26-B08 | M26X1.5 | G1/2" | 18 | 14 | 21.5 | 49 | 22 | 38 | 27 | 32 | 32 | 720B-08I | O19.3X2.4 | ZHD-22 | |
| 1CI-30-B12 | M30X2 | G3/4" | 22 | 16 | 24 | 56 | 28.5 | 45 | 36 | 41 | 36 | 720B-12I | O23.5X3.0 | ZHD-27 | 16 輕系列 L |
| 1CI-36-B16 | M36X2 | G1" | 28 | 18 | 30.5 | 71 | 33 | 50 | 41 | 50 | 41 | 720B-16I | O29.5X3.0 | ZHD-33 | |
| 1CI-45-B20 | M45X2 | G1.1/4" | 35 | 20 | 35.5 | 82 | 37 | 59 | 50 | 60 | 50 | 720B-20I | O38.5X3.0 | ZHD-42 | |
| 1CI-52-B24 | M52X2 | G1.1/2" | 42 | 22 | 40.5 | 93 | 41.5 | 64 | 55 | 70 | 60 | 720B-24I | O44.5X3.0 | ZHD-48 | |
| 1DI-14-B04 | M14X1.5 | G1/4" | 6 | 12 | 14.5 | 33 | 17.5 | 32 | 19 | 24 | 17 | 720B-04I | O11.3X2.4 | ZHD-14 | 63 重系列 S |
| 1DI-16-B04 | M16X1.5 | G1/4" | 8 | 12 | 14.5 | 33 | 17.5 | 32 | 19 | 24 | 19 | 720B-04I | O11.3X2.4 | ZHD-14 | |
| 1DI-18-B06 | M18X1.5 | G3/8" | 10 | 12 | 16.5 | 38 | 21 | 38 | 24 | 30 | 22 | 720B-06I | O15.3X2.4 | ZHD-18 | |
| 1DI-20-B06 | M20X1.5 | G3/8" | 12 | 12 | 16.5 | 38 | 21 | 38 | 24 | 30 | 24 | 720B-06I | O15.3X2.4 | ZHD-18 | |
| 1DI-22-B08 | M22X1.5 | G1/2" | 14 | 14 | 21.5 | 49 | 23.5 | 41 | 27 | 32 | 27 | 720B-08I | O19.3X2.4 | ZHD-22 | |
| 1DI-24-B08 | M24X1.5 | G1/2" | 16 | 14 | 21.5 | 49 | 23 | 41 | 27 | 32 | 30 | 720B-08I | O19.3X2.4 | ZHD-22 | |
| 1DI-30-B12 | M30X2 | G3/4" | 20 | 16 | 24 | 56 | 27.5 | 49 | 36 | 41 | 36 | 720B-12I | O23.5X3.0 | ZHD-27 | 40 重系列 S |
| 1DI-36-B16 | M36X2 | G1" | 25 | 18 | 30.5 | 71 | 32.5 | 57 | 41 | 50 | 46 | 720B-16I | O29.5X3.0 | ZHD-33 | |
| 1DI-42-B20 | M42X2 | G1.1/4" | 30 | 20 | 35.5 | 82 | 38 | 65 | 50 | 60 | 50 | 720B-20I | O38.5X3.0 | ZHD-42 | |
| 1DI-52-B24 | M52X2 | G1.1/2" | 38 | 22 | 40.5 | 93 | 42.5 | 73 | 55 | 70 | 60 | 720B-24I | O44.5X3.0 | ZHD-48 | |
| 注：如需帶卡套及卡套螺母整套訂貨，則請在代號后加“RN”,如1D1-36-B16RN。 Note：In case if you are interested to order the adapter in complete set with cutting ring and nut ,it is necessary to insert suffix "RN" after our part no.，for example 1D1-36-B16RN. | |||||||||||||||
派瑞特24°錐硬管卡套接頭采用標準加工制造，符合ISO8434-1標準、DIN2353標準、DIN
3861標準。公制端螺紋符合DIN ISO6149標準、DIN EN ISO9974標準，BSPP英制管螺紋符合ISO
1179標準、DIN3852 T11標準、DIN3852 T2標準， UN/UNF美制螺紋符合ISO11926標準，NPT
/NPTF螺紋符合SAE J476標準，BSPT英制錐螺紋符合ISO 7標準。化標準的應用確保了派瑞特卡
套接頭與世界各制造商提供的產品具有優良的互換性。
派瑞特卡套接頭按壓力級別可以分三種：LL級為超輕型，工作壓力10MPA(100bar 1450PSI)
；L型為輕型，工作壓力16-31.5MPA(160-31.5bar 2320-4570PSI)；S級為重型，工作壓力40-
63PA（580-630bar 800-9135PSI）
按材質可分為：碳鋼（代號為CS，默認無）；不銹鋼（代號為SS）；黃銅（代號為B），可以根
據客戶要求定制特殊材質的管接頭。
我們可以幫助您完成產品的選型，解決您因為產品種類繁多無法準確快速選型的苦惱；我們將為
您提供專業的與服務，解決您在安裝使用過程中遇到的諸多問題。
購卡套接頭請選派瑞特，我們將為您提供優質的產品、專業的服務。讓您買的放心，用的省心！
