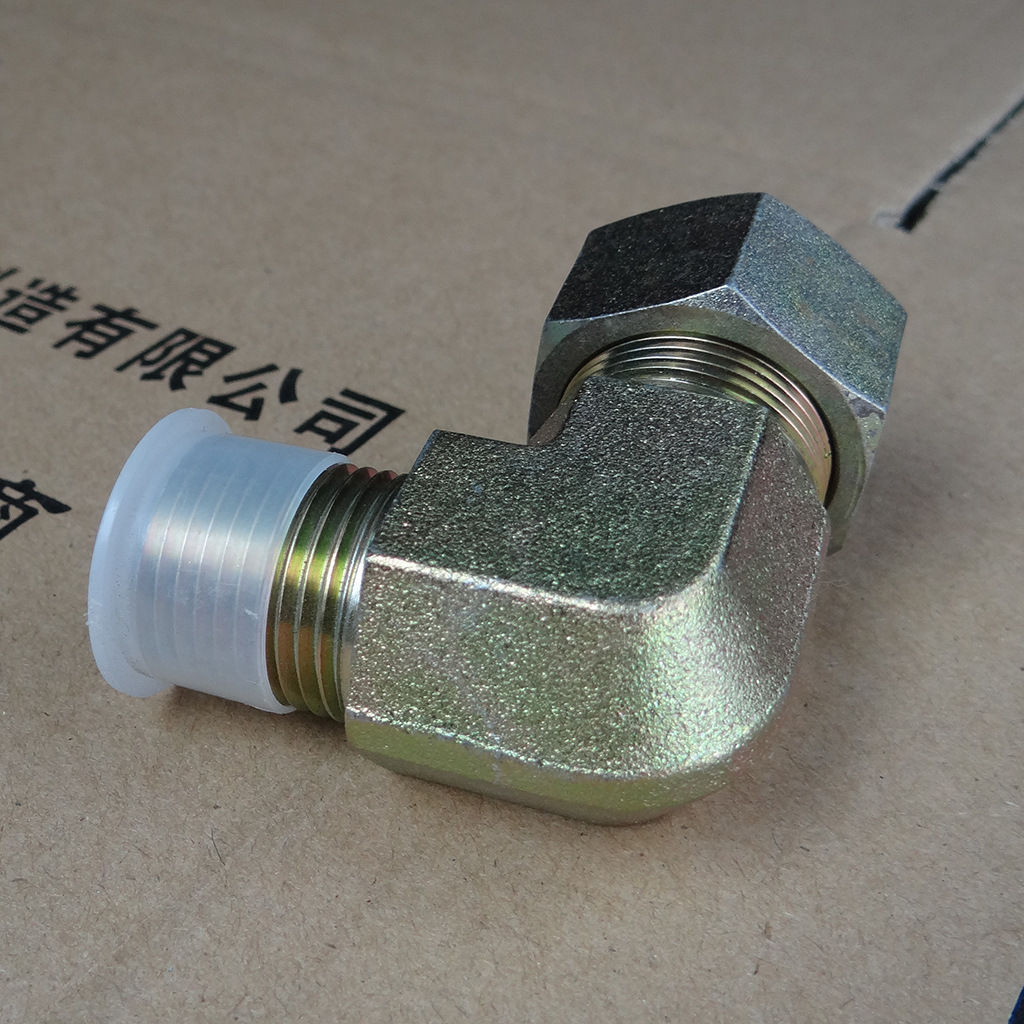

1C9 1D9 伊頓標準卡套直角接頭
1C9 1D9 面議污水處理設備 污泥處理設備 水處理過濾器 軟化水設備/除鹽設備 純凈水設備 消毒設備|加藥設備 供水/儲水/集水/排水/輔助 水處理膜 過濾器濾芯 水處理濾料 水處理劑 水處理填料 其它水處理設備
派瑞特（天津）液壓件制造有限公司
會員1.png)
派瑞特（天津）液壓件制造有限公司
| 參 考 價 | 面議 |
產品型號1CN9 1DN9
品 牌
廠商性質生產商
所 在 地天津市
聯系方式：李經理查看聯系方式
更新時間：2018-05-16 16:28:22瀏覽次數：448次
聯系我時，請告知來自 環保在線
經營模式：生產廠家
商鋪產品：34條
所在地區：天津天津市
聯系人：李經理 （經理）
適用范圍： 工程機械、船舶、液壓設備、電力設備、石油機械、航天、煤礦機械等高壓管路的連接。
| 代 號 | 螺 紋 THREAD | 管子外徑 TUBE O.D. | 尺 寸 DIMENSIONS | 壓力等級 | |||||
| PART NO. | E | F | D1 | l1 | L1 | L2 | S1 | S2 | MPa |
| 1CN9-12-02 | M12X1.5 | Z1/8"X27 | 6 | 13 | 28 | 21 | 11 | 14 | 25 輕系列 L |
| 1CN9-12-04 | M12X1.5 | Z1/4"X18 | 6 | 15.5 | 30.5 | 25.5 | 14 | 14 | |
| 1CN9-14-04 | M14X1.5 | Z1/4"X18 | 8 | 15.5 | 30.5 | 25.5 | 14 | 17 | |
| 1CN9-16-06 | M16X1.5 | Z3/8"X18 | 10 | 17.5 | 32.5 | 29.5 | 16 | 19 | |
| 1CN9-18-04 | M18X1.5 | Z1/4"X18 | 12 | 19 | 34 | 28 | 19 | 22 | |
| 1CN9-18-06 | M18X1.5 | Z3/8"X18 | 12 | 19 | 34 | 31 | 19 | 22 | |
| 1CN9-18-08 | M18X1.5 | Z1/2"X14 | 12 | 21 | 36 | 36.7 | 22 | 22 | |
| 1CN9-22-06 | M22X1.5 | Z3/8"X18 | 15 | 22 | 37 | 32.5 | 22 | 27 | |
| 1CN9-22-08 | M22X1.5 | Z1/2"X14 | 15 | 22 | 37 | 36.7 | 22 | 27 | |
| 1CN9-26-08 | M26X1.5 | Z1/2"X14 | 18 | 25.5 | 42 | 40 | 27 | 32 | 16 輕系列 L |
| 1CN9-26-12 | M26X1.5 | Z3/4"X14 | 18 | 25.5 | 42 | 44 | 27 | 32 | |
| 1CN9-30-12 | M30X2 | Z3/4"X14 | 22 | 29.3 | 45.8 | 45 | 30 | 36 | |
| 1CN9-30-16 | M30X2 | Z1"X11.5 | 22 | 32 | 50 | 33 | 36 | ||
| 1CN9-36-16 | M36X2 | Z1"X11.5 | 28 | 33.3 | 49.8 | 51.5 | 36 | 41 | |
| 1CN9-45-20 | M45X2 | Z1.1/4"X11.5 | 35 | 39.2 | 60.7 | 63 | 48 | 50 | |
| 1CN9-52-24 | M52X2 | Z1.1/2"X11.5 | 42 | 44.8 | 67.8 | 65 | 55 | 60 | |
| 1DN9-14-04 | M14X1.5 | Z1/4"X18 | 6 | 17.5 | 32.5 | 25.5 | 14 | 17 | 40 重系列 S |
| 1DN9-16-04 | M16X1.5 | Z1/4"X18 | 8 | 18.5 | 33.7 | 26.5 | 16 | 19 | |
| 1DN9-18-06 | M18X1.5 | Z3/8"X18 | 10 | 19.5 | 36 | 31 | 19 | 22 | |
| 1DN9-20-04 | M20X1.5 | Z1/4"X18 | 12 | 19.5 | 36 | 28 | 19 | 24 | |
| 1DN9-20-06 | M20X1.5 | Z3/8"X18 | 12 | 19.5 | 36 | 31 | 19 | 24 | |
| 1DN9-22-06 | M22X1.5 | Z3/8"X18 | 14 | 23 | 41 | 32.5 | 22 | 27 | |
| 1DN9-22-08 | M22X1.5 | Z1/2"X14 | 14 | 23 | 41 | 36.7 | 22 | 27 | |
| 1DN9-24-06 | M24X1.5 | Z3/8"X18 | 16 | 24 | 42.5 | 33.5 | 24 | 30 | |
| 1DN9-24-08 | M24X1.5 | Z1/2"X14 | 16 | 24 | 42.5 | 37.5 | 24 | 30 | |
| 1DN9-30-08 | M30X2 | Z1/2"X14 | 20 | 28 | 49.8 | 41 | 30 | 36 | 25 重系列 S |
| 1DN9-30-12 | M30X2 | Z3/4"X14 | 20 | 28 | 49.8 | 45 | 30 | 36 | |
| 1DN9-36-12 | M36X2 | Z3/4"X14 | 25 | 32.8 | 56.8 | 49 | 36 | 46 | |
| 1DN9-36-16 | M36X2 | Z1"X11.5 | 25 | 32.8 | 56.8 | 51.5 | 36 | 46 | |
| 1DN9-42-16 | M42X2 | Z1"X11.5 | 30 | 36.2 | 62.7 | 54.5 | 41 | 50 | |
| 1DN9-42-20 | M42X2 | Z1.1/4"X11.5 | 30 | 36.2 | 62.7 | 54.5 | 41 | 50 | |
| 1DN9-52-20 | M52X2 | Z1.1/4"X11.5 | 38 | 45.8 | 76.8 | 65 | 55 | 60 | |
| 1DN9-52-24 | M52X2 | Z1.1/2"X11.5 | 38 | 45.8 | 76.8 | 65 | 55 | 60 | |
| 注：如需帶卡套及卡套螺母整套訂貨，則請?jiān)诖?hào)后加“RN”,如1CN9-30-12RN。 Note：In case if you are interested to order the adapter in complete set with cutting ring and nut ,it is necessary to insert suffix "RN" after our part no.，for example 1CN9-30-12RN. | |||||||||
派瑞特24°錐硬管卡套接頭采用標準加工制造，符合ISO8434-1標準、DIN2353標準、DIN
3861標準。公制端螺紋符合DIN ISO6149標準、DIN EN ISO9974標準，BSPP英制管螺紋符合ISO
1179標準、DIN3852 T11標準、DIN3852 T2標準， UN/UNF美制螺紋符合ISO11926標準，NPT
/NPTF螺紋符合SAE J476標準，BSPT英制錐螺紋符合ISO 7標準?；瘶?biāo)準的應用確保了派瑞特卡
套接頭與世界各制造商提供的產品具有優良的互換性。
派瑞特卡套接頭按壓力級別可以分三種：LL級為超輕型，工作壓力10MPA(100bar 1450PSI)
；L型為輕型，工作壓力16-31.5MPA(160-31.5bar 2320-4570PSI)；S級為重型，工作壓力40-
63PA（580-630bar 800-9135PSI）
按材質可分為：碳鋼（代號為CS，默認無）；不銹鋼（代號為SS）；黃銅（代號為B），可以根
據客戶要求定制特殊材質的管接頭。
我們可以幫助您完成產品的選型，解決您因?yàn)楫a(chǎn)品種類繁多無法準確快速選型的苦惱；我們將為
您提供專業的與服務，解決您在安裝使用過程中遇到的諸多問題。
購卡套接頭請選派瑞特，我們將為您提供優質的產品、專業的服務。讓您買的放心，用的省心！
