產品簡介

Q41F球閥不銹鋼法蘭球閥 Q41F-16C鑄鋼球閥 Q41F-16P不銹鋼球閥適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。適用溫度：-196～350℃，驅動方式：手動、氣動、電動、液動等。

詳細介紹

Q41F球閥不銹鋼法蘭球閥 Q41F-16C鑄鋼球閥 Q41F-16P不銹鋼球閥

概述

球閥是本世紀50年代問世的一種閥門，在半個世紀的時間里，球閥已發展成為一種主要的閥類。球閥主要用于截斷或接通介質，也可用于流體的調節與控制，V型球閥能夠進行比較精確的流量調節與控制，而三通球閥則用于分配介質和改變介質的流向。與其它閥類相比，Q41F球閥不銹鋼法蘭球閥 Q41F-16C鑄鋼球閥 Q41F-16P不銹鋼球閥具有如下的一些優點。

1、流體阻力小，球閥是所有閥類中流體阻力zui小的一種，即使是縮徑球閥，其流體阻力也相當小。

2、開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。

3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。

4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。

5、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。

6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。

產品特點

1、的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。

適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。

適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等。

公稱通徑：DN 15-250 1/2"～10"

技術規范Q41F球閥不銹鋼法蘭球閥 Q41F-16C鑄鋼球閥 Q41F-16P不銹鋼球閥

設計依據	國標系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

主要零件及材質

序號 NO	零件名稱	材質
序號 NO	零件名稱	GB	ASTM
1	閥體	WCB	A2116-WCB
2	密封圈	PTFE、RPP	PTFE、RPP
3	球體	1C18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石體	WCB	A216-WCB
7	墊片	柔性石墨+不銹鋼	B12.10-304F/.G
8	填料	PTFE	PTFE
9	填料壓蓋	WCB	A2116-WCB
10	定位片	25	A105
11	擋圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	閥桿	1Cr33	A276-410
14	螺釘	35	A193-B7
15	止推墊片	PTFE	PTFE

試驗壓力

壓力等級		試驗壓力(MPa）
公稱壓力（PN）	磅級（Class）	殼體試驗	密封試驗
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

undefined

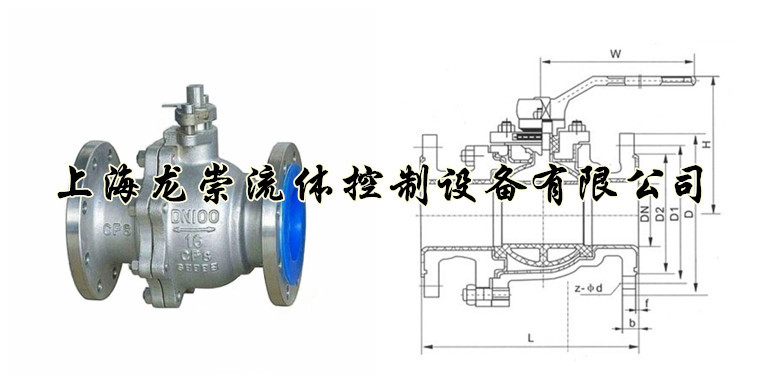

主要外形及連接尺

型號	公稱通徑 DN	尺寸
型號	公稱通徑 DN	L	D	D1	D2	H	b-f	Z-Φd	W
Q41F-16P(R)	15	130	95	65	45	60	14-2	4-14	130
	20	140	105	75	55	64	14-2	4-14	130
	25	150	115	85	65	90	16-2	4-14	160
	32	165	135	100	78	105	16-2	4-18	180
	40	180	145	110	85	150	16-3	4-18	230
	50	200	160	125	100	190	16-3	4-18	230
	65	220	180	145	120	195	18-3	4-18	400
	80	250	195	160	135	215	20-3	8-18	400
	100	280	215	180	155	250	20-3	8-18	650
	125	320	245	210	185	280	22-3	8-18	1050
	150	360	280	240	210	320	24-3	8-23	1050
	200	400	335	295	265	370	26-3	12-23	1410
Q41F-25P(R)	40	180	145	110	85	160	16-3	4-18	230
	50	200	160	125	100	205	20-3	4-18	400
	65	220	180	145	120	215	22-3	8-18	400
	80	250	195	160	135	230	22-3	8-18	700
	100	280	230	190	160	270	24-3	8-23	1100
	125	320	270	220	188	300	28-3	8-25	1100
	150	360	300	250	218	340	30-3	8-25	1500
	200	400	360	310	278	400	34-3	12-25	1500
Q41F-40P(R)	15	130	95	65	45	60	16-2	4-14	130
	20	140	105	75	55	65	16-2	4-14	130
	25	150	115	85	65	90	18-2	4-14	160
	32	180	135	100	78	105	18-3	4-18	230
	40	200	145	110	85	170	18-3	4-18	230
	50	220	160	125	100	230	20-3	4-18	400
	65	250	180	145	120	250	22-3	8-18	400
	80	280	195	160	135	250	22-3	8-18	700
	100	320	230	190	160	295	24-3	8-23	1100
	125	400	270	220	188	330	28-3	8-25	1100
	150	400	300	250	218	375	30-3	8-25	1500
	200	550	375	320	282	440	38-3	12-30	1500
