旋流除砂器是根據流體中的固體顆粒在除砂器里旋轉時的篩分原理制成，集旋流與過濾為一體，在水處理領域?qū)崿F(xiàn)除砂、降濁、固液分離等*。廣泛應用于水源熱泵、水處理、食品、醫藥等工業部門。河水、井水除砂，洗煤水、工業選礦、液體除氣以及非互溶液體的分離。

中文名

旋流除砂器

●除砂直徑：

> 0.1mm

●出水濁度

：≤10度

●水頭損失

：<0.02Mpa

旋流式沉砂池除砂機 污水處理

概念

1.處理效果

●除砂直徑：> 0.1mm

●出水濁度：≤10度

●進水壓力：≤0.25Mpa

●工作溫度：常溫

工作原理

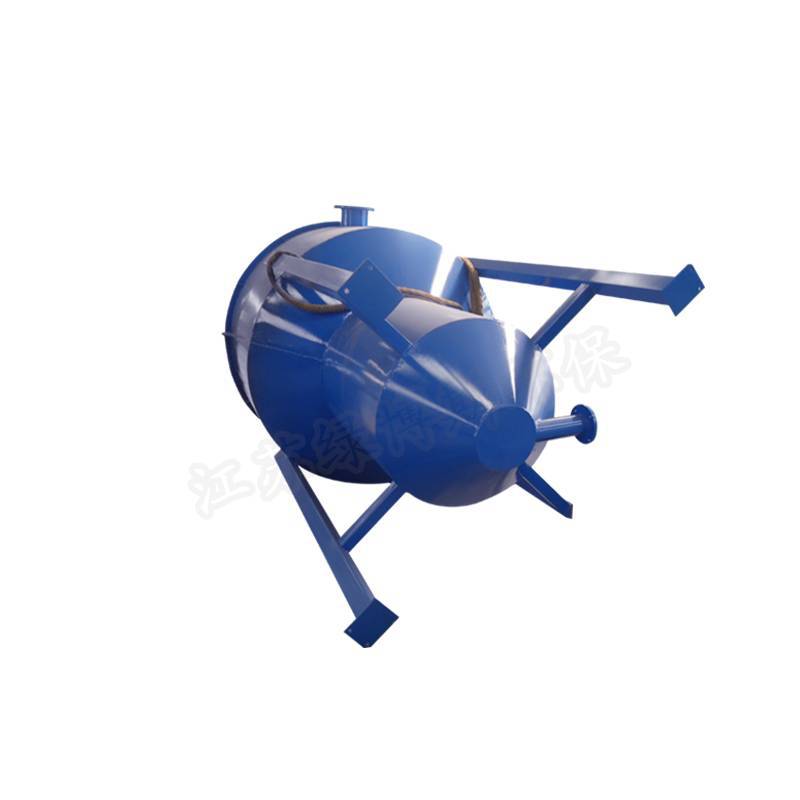

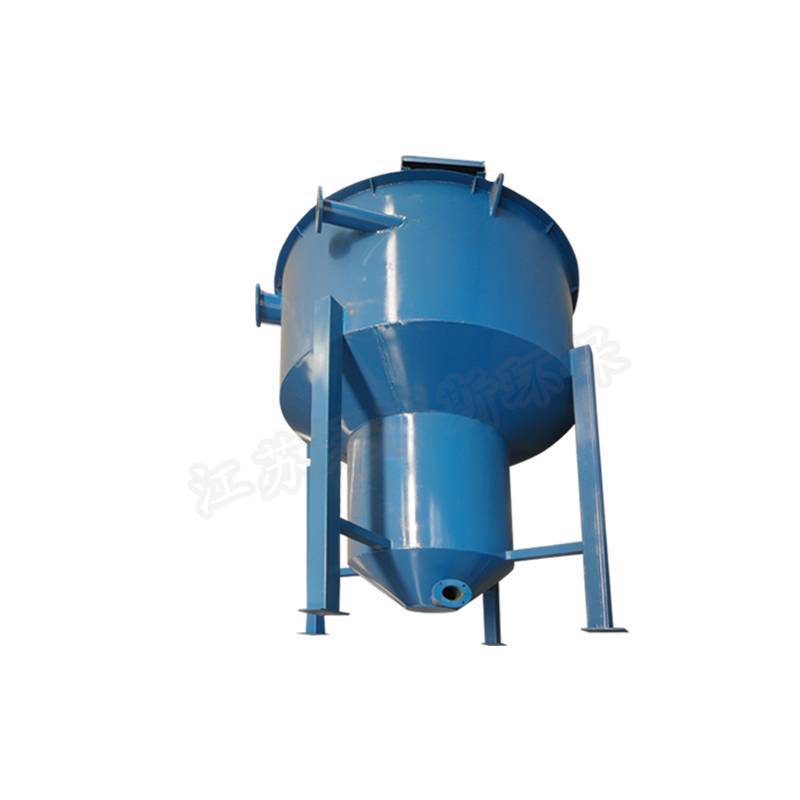

旋流除砂器是利用離心分離的原理進行除沙，由于進水管安裝在筒體的偏心位置，當水通過旋流除砂器進水管后，首先沿筒體的周?chē)芯€(xiàn)方向形成斜向下的周?chē)黧w，水流旋轉著向下推移，當水流達到錐體某部位后，轉而沿筒體軸心向上旋轉，后經出水管排出，雜污在流體慣性離心力和自身重力作用下，沿錐體壁面落入設備下部錐形渣斗中，錐體下部設有構件防止雜物向上泛起，當積累在渣斗中的雜物到一定程度時，只要開啟手動蝶閥，雜物即可在水流作用下流出旋流除沙器。

旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的。

工作原理

當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的，具有除砂率高，節省安裝空間，對個別微小固體的漏捕率低，工作狀態穩定等優點。

旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的。

在一定范圍和條件下，除砂器進水壓力越大，除砂率越高，并可多臺并聯使用。

工藝流程：原水－旋流除砂－精密過濾－儲水池－用戶旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下，從除砂器進口以切向進入設備后，產生強烈的旋轉運動，由于砂水密度不同，在離心力、向心浮力、流體曳力的作用下因受力不同，從而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，從而達到除砂的目的。在一定范圍和條件下，除砂器進水壓力越大，除砂率越高，并可多臺并聯使用。

特點 旋流式沉砂池除砂機 污水處理

1、結構簡單，操作簡便，使用安全可靠，幾乎不需維護。

2、與擴大管、緩沖箱等除砂設備相比，具有體積小，處理能力大，節省現場空間等優點。

3、可在不間斷供水過程中清除水中的砂粒。

4、避免了其他除砂方式存在水質二次污染的現象，除砂效率高。

安裝注意

1、旋流除砂器應安裝在供水管網的主管道上并固定在基座上，進水和出水管之間需加旁通。

2、為保證進水水流平穩，在設備進水口前應安裝一段與進水口等徑的直通管，長度相當于進水口直徑的10-15倍。

3、安裝時設備四周應預留有足夠的維護空間。

4、正常工作時，需開啟進、出水閥門，關閉排污閥和旁通閥。

5、根據源水含砂量的多少定期排砂除污，排污時打開排污閥，排污過程不影響系統正常用水。

6、排污結束后，關閉排污閥。

7、如排砂壓力不足，要關閉出水口處的閥門。

8、本設備無過濾雜質功能，若有過濾雜質要求，需加裝過濾器。

規格性能

應用領域

旋流除砂器廣泛應用于地源熱泵、水處理、食品、醫藥等工業部門。

工業選礦、固液分離、液體除氣以及非互溶液體的分離河水、井水除砂，洗煤水。

一、簡介

該設備沉砂、洗砂效果好，廣泛應用于城鎮賓館、廠礦企事業單位及城市大、中、小型污水處理工程中前置預處理工序中。

二、工作原理

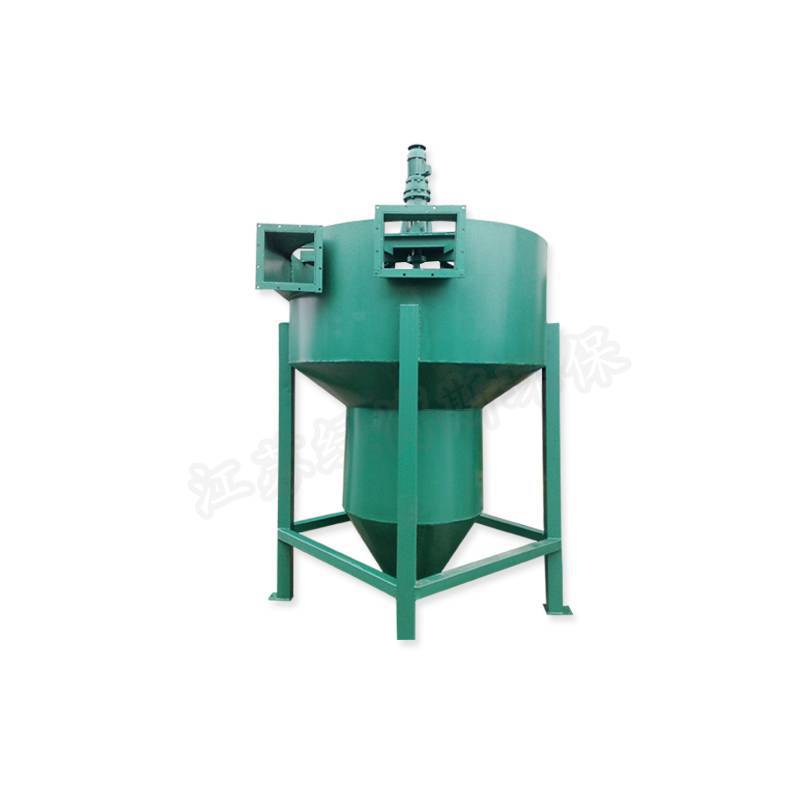

旋流沉砂池除污機由葉輪、轉動軸、電動機、減速器和提砂系統(泵提或氣提)等部分組成。由于葉輪旋轉時將使池中污水作螺旋運動，加上因污水切向進入產生的與葉輪相*的旋流，池中的污水形成渦螺流態，在適當?shù)娜~漿傾角和線速度條件下，污水中的砂粒將受到?jīng)_刷并仍保持沉砂效果，而原來附著在砂粒上的有機物質以及重量小的物質隨污水一同流出旋流池。另外由于葉輪的旋轉，減少了旋流池因進水量變化導致流態變化的敏感程度，因此保證了沉砂池效果的穩定，出砂的有機成分低。

三、設備特點

1、結構緊湊，占地面積小,設備投資少;

2、結構合理，維修率低，能耗省，運行管理和維護方便;

3、設備耐腐蝕性強，使用壽命長;

4、工藝布置靈活方便，易于配套組合，適應工程不同時期建設的需要;

5、沉砂效果好，去除水源中無機物砂礫尤為顯著;

6、自動化程度高，可采用多種方式控制，也可和其它同一工序設備統一控制

旋流除砂機
  除砂機集旋流與過濾為一體，主要用來清除地下水和地下熱水以及其他水源中的固體顆粒，適用于水源熱泵系統。*空調冷卻水、冷凍水系統、冬季冷暖循環水系統、工業冷卻水系統。廣泛應用于化工、環保、食品、醫藥等許多工業部門，在水處理領域?qū)崿F(xiàn)除砂、降濁、固液分離等*。

［工作原理］
旋流除砂機是根據流體中的固體顆粒在除砂體顆粒在除砂器里旋轉時的篩分原理制成，再加以過濾措施組合成的一種新型分離設備，當水流在一定的壓力下從除砂器進水口以切向進入設備后，產生強烈的旋轉運動，由于砂、水密度不同，在離心力、向心力、浮力和流體曳力的作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，沿水流共同上浮的個別微小顆粒再由第二級過濾裝置阻隔，從而達到除砂的目的，較目前市場上的旋流除砂機相比較，增加了過濾單元（過濾精度可由用戶選證），具有除砂率高，節省安裝空間，對個別微小固體的漏捕率低、工作狀態穩定等優點。

選型注意

旋流除砂器選型須考慮處理水量，外部接管管徑，管道工作壓力，原水品質以及處理后水質要求等因素。一般情況下，選用旋流除砂器時，在滿足流量的前提下，優先選用大的型號設備，并*在系統中用幾臺設備并聯替代大設備，以便取得更佳的固液分離效果。

［技術參數］

1、進水濁度 ≤320度2、出水濁度 ≤10度3、進水壓力≥0.４Mpa 4、壓力損失0.０28Mpa 5、除砂直徑＞0.8mm

［使用安裝注意事項］
１、設備安裝應為旁通形式安裝，以滿足在不停機狀態下檢修設備及清潔過濾體的需要。
2、禁止在無水狀態下長時間開啟設備。
3、設備操作：
（1）排污率：當進出水口壓差達到0.03-0.06MPa（或根據系統設置壓差）就應進行反沖洗。當水質差或新系統初次使用時，每8小時反沖洗1-2分鐘。正常運行后，視水質情況而定。
2）反洗：打開旁通閥，排污閥，關閉設備進水閥，水流反沖洗濾體，可清潔過濾體。反洗時間視水質情況而定，一般情況下10-30秒。
（3）對于污染嚴重的系統，應采用短周期高頻率反沖洗過程。進口壓力小0.25MPa時，應單獨設反洗污泵，增大反洗力度，增加排污量。
（4）返回工作狀態。
A：關閉排污閥；12
B：打開進水閥，關閉旁通閥。
C：設備進入正常運轉狀態
