插入式靶式流量計由福建廠家廈門精川專業生產制造,產品分為管道式靶式流量計,法蘭式靶式流量計,常用于測量粘度大,介質臟,有雜質的氣體和液體流量,同時又具有很高的靈敏度、與容積式流量計相媲美的準確度，量程范圍寬。

廈門精川JCTF靶式流量計產品特點

1.靶式流量計結構
廈門精川JCTF系列電容式靶式流量計主要由測量管（外殼）、新型電容力傳感器、阻流件、積算顯示和輸出部分組成。
2.靶式流量計工作原理
廈門精川JCTF系列靶式流量計主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，SBL系列智能靶式流量計是在原有應變片式靶式流量計測量原理的基礎上 ，采用了電容力傳感器作為測量和敏感傳遞元件，同時利用了現代數字智能處理技術而研制的一種新式流量計量儀表。

三、廈門精川JCTF插入式靶式流量計產品技術參數

產品名稱：靶式流量計
口　　徑：DN15～DN3000mm
公稱壓力：0.6～42MPa
工況溫度：-180～+500℃
精　　度：±0.2～±1.5%FS
量 程 比：1：10

輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)
表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
連接方式：雙法蘭式(DN15～DN500)、對夾式(DN15～DN500) 、插入式(DN100以上)
殼　 體：碳鋼；不銹鋼(或按用戶要求提供)(襯氟)
供電方式：內置3.6VDC鋰電池（兩年換一次）；外供24VDC（可選）
防護等級：IP65 IP67
防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
執行標準：企標Q/BET05-06

四、廈門精川JCTF靶式流量計產品特點

·整臺靶式流量計儀表在設計中無可動部件，安裝簡便免維護；
·靶式流量計可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
·靶式流量計整機可做成全密封*（焊接形式），無任何泄漏點，可耐42MPa高壓
·靶式流量計儀表內設自檢程序，故障現象一目了然

·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定
·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
·重復性好，一般為0.05～0.08%，測量快速
·壓力損失小，僅為標準孔板的1/2△P左右
·抗干擾，抗雜質能力特強

·具有可選小信號切除、非線性修正、濾波時間可選擇
·可根據實際需要更換阻流件（靶片）而改變流量范圍
·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
·靶式流量計安裝簡單方便，極易維護
·靶式流量計多種輸出形式，能遠傳各種參數
·靶式流量計抗震動性強，一定范圍內可測脈動流
·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量
·計量準確，精度可達到0.2%
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
·具有一體化溫度、壓力補償，直接輸出質量或標方

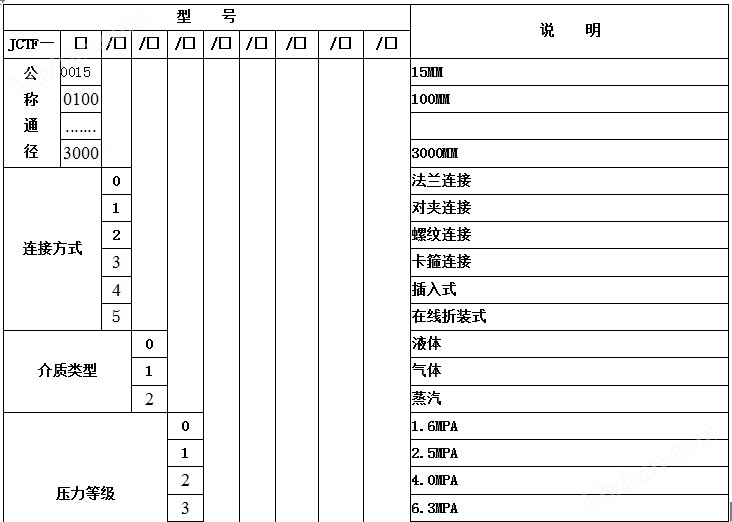

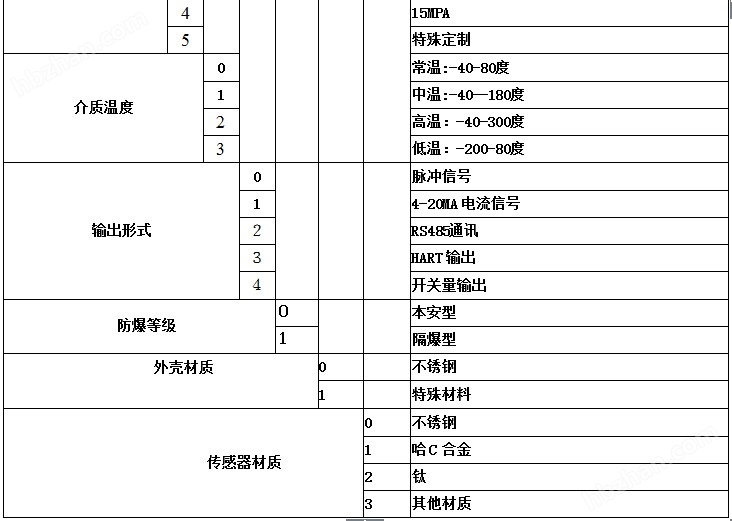

五、廈門精川JCTF靶式流量計產品選型

六、廈門精川JCTF靶式流量計產品選型要點
　　　　靶式流量計選型的重中之重就是流量范圍的選擇，流量太小靶式流量計難以檢測出信號，流量太大，靶式流量計容易超量程。由于靶式流量計傳感器的直徑尺寸不是固定值，需要根據客戶提供的流量范圍等工藝參數來設計。儀表口徑的選擇是能否用好靶式流量計的重要工作，要獲得準確的測量結果，選型時要注意介質溫度、介質壓力和安裝環境等技術參數。
七、廈門精川JCTF靶式流量計安裝要求
a、常溫型、低溫型、高溫型流量計視不同工況采用水平、垂直或倒置式安裝（以出廠校驗單為準）；
b、介質工作溫度在+300度以上時，用戶應對流量計殼體采取隔熱措施防止熱輻射損壞表頭(表頭工作溫度為-30至+70度)，同理工作溫度-100度以下的介質，也要采取防凍措施；
c、為保證流量計準確計量，要求設置前后直管段；
d、為保證流量計在檢查及更換時不影響系統工作，應盡量設置旁通閥（3）及切斷閥（1、2）；
e、因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；
f、流量計口徑與相連的管道口徑尺寸盡量相同，以減少流動干擾，造成計量誤差；

?
