看不見的高溫危機：母線槽的“健康紅燈"

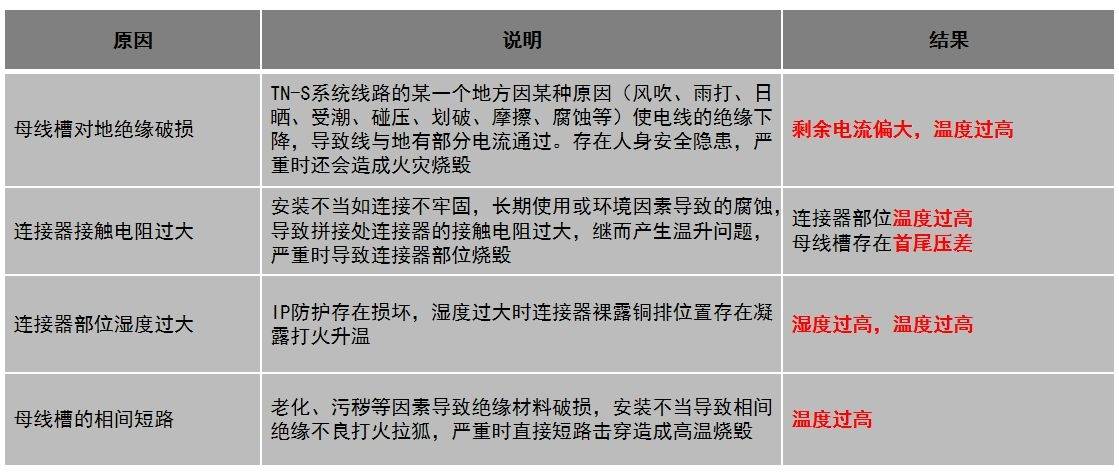

在摩天大樓的配電井、數據中心的機柜群、工廠車間的供電網絡中，總能看到母線槽的身影。母線槽作為電力傳輸?shù)暮诵臉屑~，每天承載著數以千計安培的電流。正常工作時，輕微發熱本是常態，但當連接處螺栓松動、絕緣層老化，或是遭遇超負荷用電，熱量便會如失控的火焰般迅速蔓延。數據顯示，母線槽故障引發的火災中，80%以上與溫度異常直接相關。

1.傳統測溫方式的“力不從心"

早期依賴紅外點溫槍人工檢測，存在致命缺陷：

1）接觸式測溫需停電操作，影響供電連續性

2）僅能獲取瞬時數據，無法捕捉動態溫升過程

3）高空、密閉空間檢測風險高

4)巡檢效率低，難以覆蓋所有節點

5)局部過熱導致電阻增加，額外能耗高

2.黑科技登場：解碼母線槽測溫

當前主流方案已實現非接觸式+云端監控：

1）紅外陣列掃描：單模塊覆蓋6-8個連接點，精度高

2）光纖測溫：抗電磁干擾特性適合高壓環境，監測距離長

3）AI預測算法：通過溫度曲線預判故障，響應速度快

3.安科瑞解決方案

3.1母線槽紅外測溫

3.1.1.概述

安科瑞母線槽紅外測溫解決方案由非接觸式紅外測溫裝置、紅外采集器以及電源模塊構成。該系統通過RS485線與后臺監控系統進行通信（如圖所示），其設計遵循國際標準Modbus-RTU傳輸協議，顯著提升了系統的安全性、可靠性和開放性。該方案能夠解決母線槽安全測溫、精確測溫問題，實時把連接器中每相溫度數據上傳后臺，實行監測、預警信息，提示管理人員應對報警點予以重視或采取必要的預防措施。

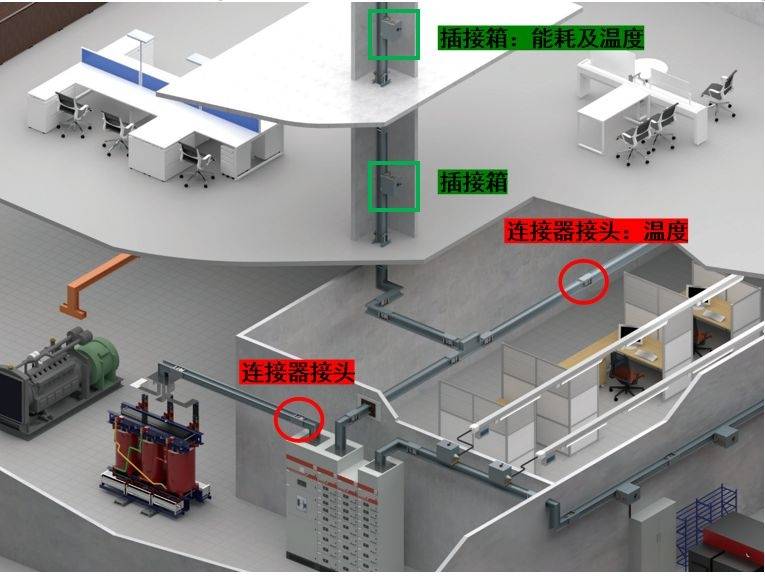

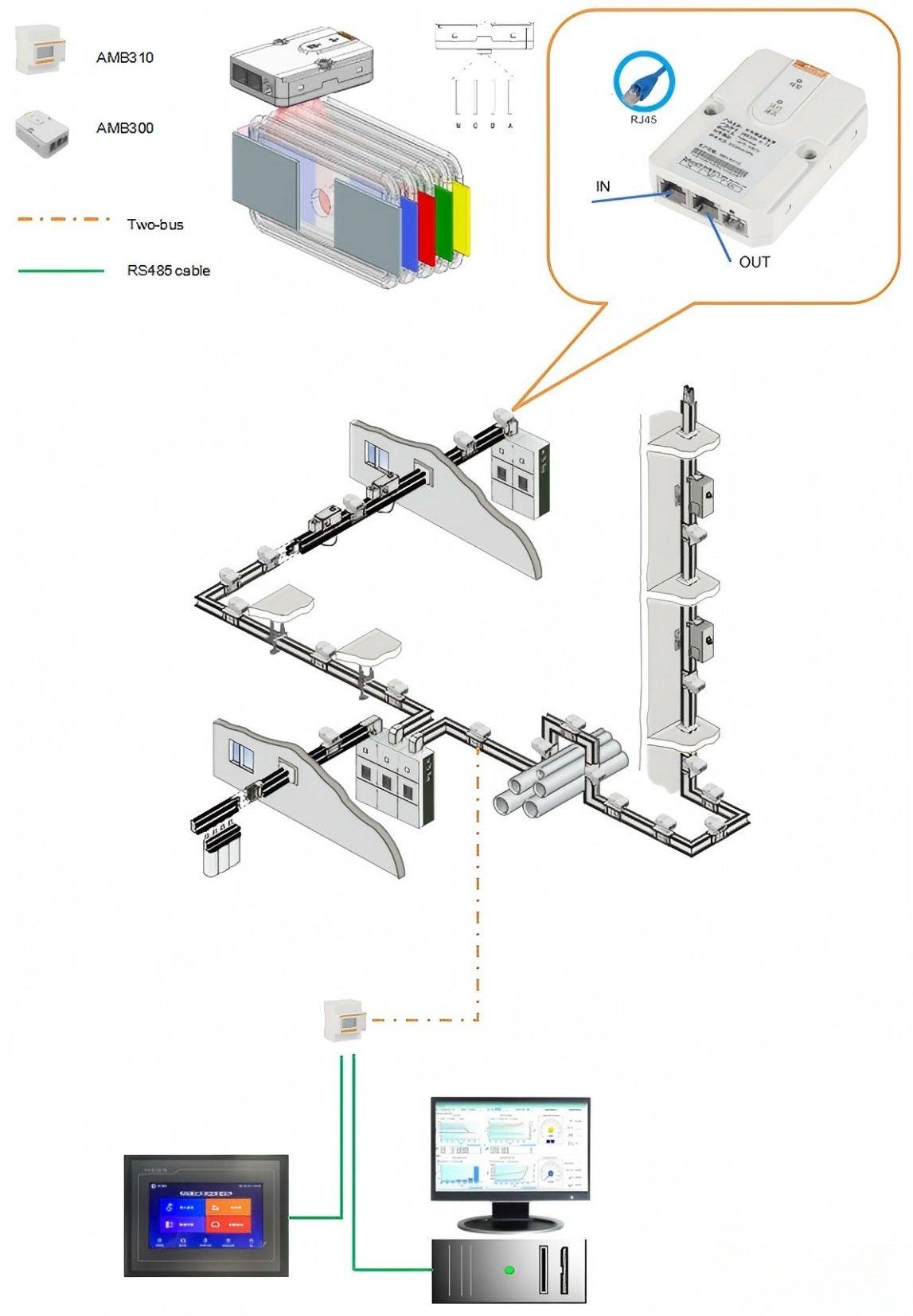

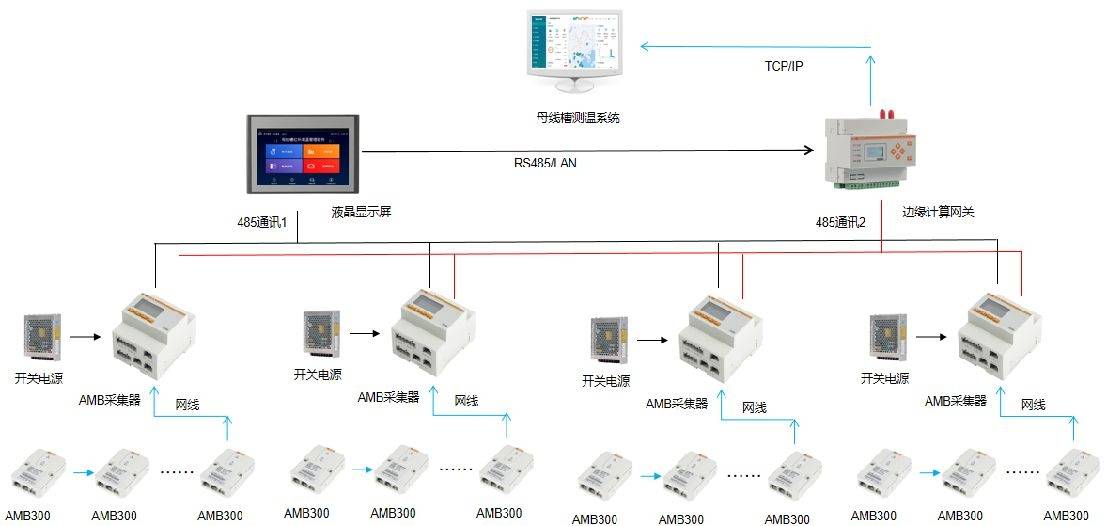

母線槽測溫系統組網方案圖

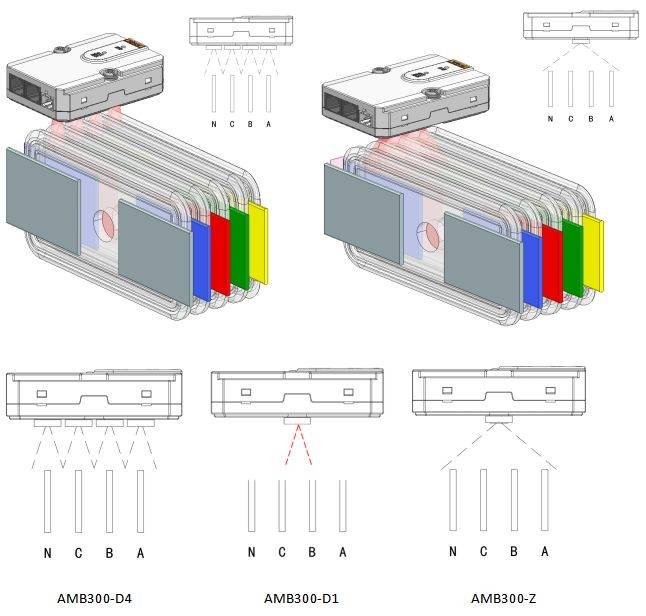

3.1.2測溫原理

3.1.3紅外測溫的核心功能

1）實時溫度監測

通過紅外熱像儀或傳感器持續捕捉母線槽表面紅外輻射，生成溫度分布圖，快速更新一次數據，實時掌握連接器、銅排等關鍵節點的溫度變化支持大范圍測溫，避免人工巡檢的盲區

2）過載與故障預警

內置算法自動分析溫度趨勢，當溫度超過預設閾值時，觸發聲光報警并推送至運維人員手機或后臺系統，響應時間縮短，有效預防短路、火災等事故

結合歷史數據預測潛在故障，實現從“被動搶修"到“主動預防"的轉變

3）故障診斷與狀態評估

通過溫度異常點定位故障位置（如接觸不良、氧化腐蝕），輔助運維人員快速排查問題

提供設備健康度評估報告，為維護計劃提供科學依據

4）數據整合與遠程管理

支持RS485、LoRa、4G等多協議傳輸，數據可上傳至云端平臺，實現多設備集中監控

支持生成溫度變化曲線、報表導出，滿足合規性審查需求

3.1.4技術特點

1）非接觸式測量

避免傳統手持測溫槍需近距離接觸高溫部件的風險，保障人員安全1

2）高精度與穩定性

采用高精度紅外探測器（如AMB300系列精度達±1℃），結合信號放大與濾波技術，確保數據可靠性

支持IP65防護等級，適應潮濕、粉塵等惡劣環境

3）智能化與自動化

集成AI算法，支持異常溫度自動標記、多設備聯動報警（如觸發消防系統）

可對接SCADA、EMS等系統，實現電力設備全生命周期管理

4）靈活部署與低維護成本

無線方案（如LoRa）無需布線，安裝成本降低30%，適合改造項目

傳感器采用免校準設計，僅需半年一次人工校驗，維護便捷

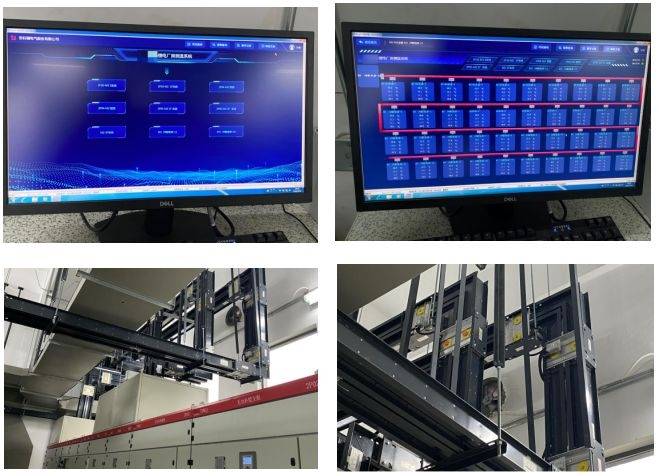

3.1.5現場圖片

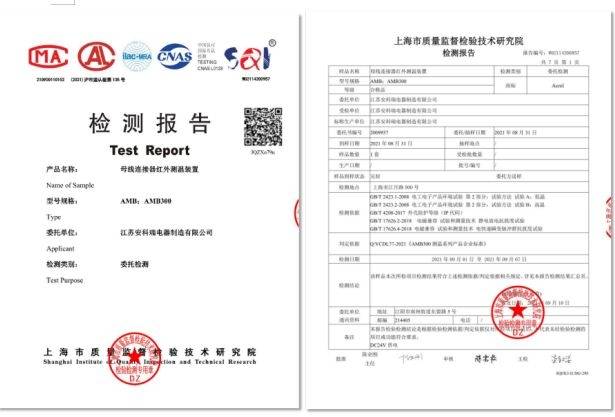

3.1.4資質文件

3.2分布式光纖測溫系統

3.2.1概述

分布式光纖測溫系統由測溫光纖、測溫主機等部分組成，是一種實時、在線、多點的溫度監測系統，采用感溫光纖作為溫度傳感器，具有防燃、防爆、防腐蝕、耐高壓、抗強電磁場、耐輻射，抗干擾性能強等特點，可精確測量感溫光纖鋪設方向各個位置的溫度并定位溫度異常點，承擔整個系統的信號采集、信號處理數據分析、超溫報警、數據傳輸?shù)裙δ?。分布式光纖測溫系統集計算機、光纖通訊、光纖傳感、光電控制等技術于一體，有良好的性能指標和系統穩定性，連續監測長距離大范圍環境溫度信息，能及早發現事故隱患，將損失減低。

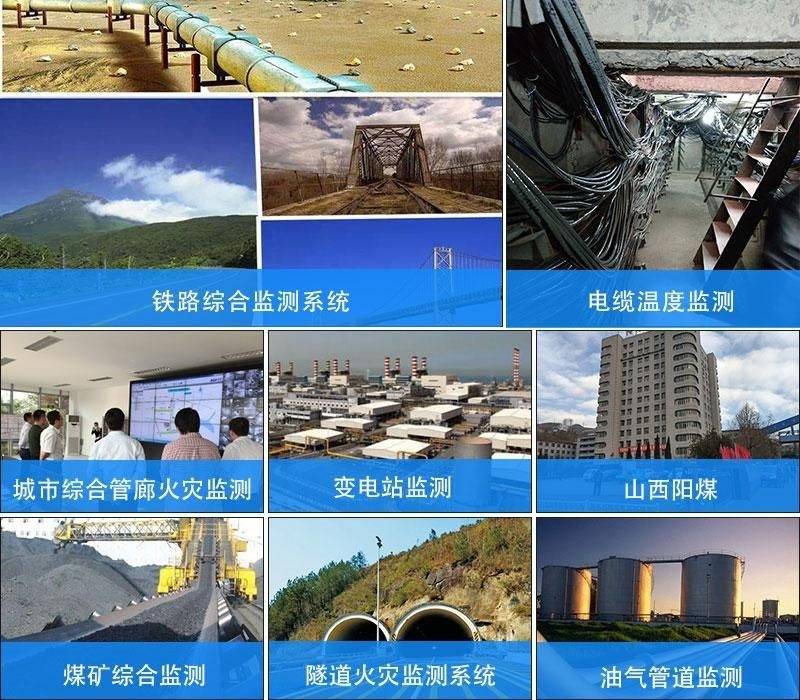

3.2.2應用場景

3.2.3分布式光纖測溫系統的功能

報警功能：包括定溫報警、區域溫差報警、溫升過快報警、斷纖報警以及裝置異常等多種報警機制。

可視化顯示功能：能夠展示全程分區圖、溫度分布曲線，并實時顯示重點監測點的溫度隨時間變化曲線。

查詢功能：支持歷史數據的查詢和顯示；用戶可以直接在系統圖上查詢設備信息、運行參數、統計信息等。

分析功能：提供歷史趨勢顯示，并對未來趨勢進行評估，為檢修提供參考信息。

3.2.4.分布式光纖測溫系統特點

1）實時性：系統對待測區域的溫度進行7×24小時實時監控，及時發現并定位溫度異常點，做到早期預警

2）分布式：系統為分布式測溫，提供連續的動態監測信號，可以實時測量到被監測物體每隔1米（5厘米）各點的溫度變化

3）先進性：光纖本身既做信號傳輸，也用于溫度探測，即通信、傳感一體化，通過采用不同的外護套材料，系統可以適應各種環境

4）準確性：系統的測溫精度高，最高可以達到±0.05℃，定位精度最高0.05m

5）靈活性：各種功能設定由系統主機上的應用軟件來實現，可設置多級溫值報警，并且可以根據環境不同進行修正；每個報警區域均可獨立編程，并可根據用戶需求定制

6）擴展性：可對4、8、12、16路多路光纖進行同時測量，可根據實際需要選擇

7）兼容性：支持以太網口、RS485接口，向終端用戶控制系統提供分區、溫度及報警信息

8）壽命長：鎧裝感溫電纜在不受外力破壞的前提下，使用壽命可達25年

9）使用簡易：提供可視化界面，界面簡單、簡潔，不會給客戶帶來額外的管理費用

10）本質安全：具有本質安全，防爆、抗強電磁干擾、防雷擊等特點

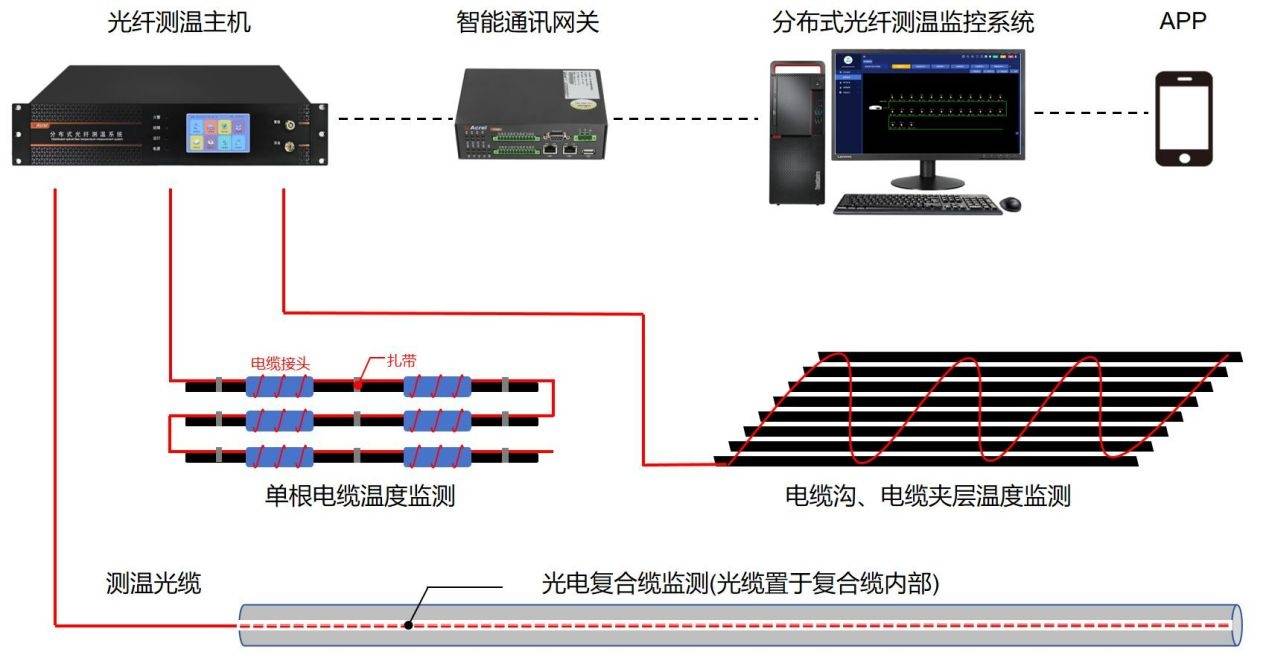

3.2.5分布式光纖測溫應用示意圖

1）電力電纜測溫

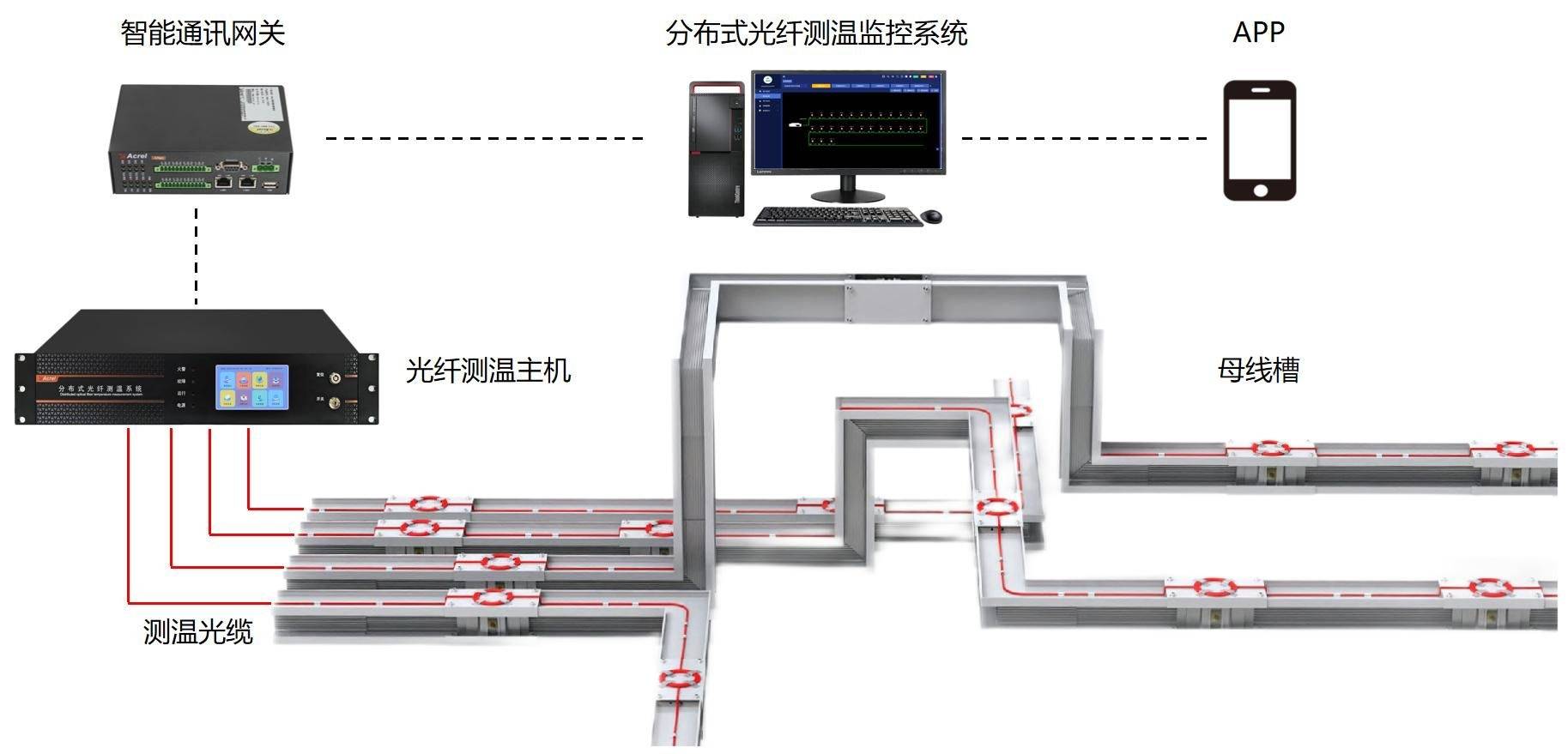

2）配電母線槽測溫

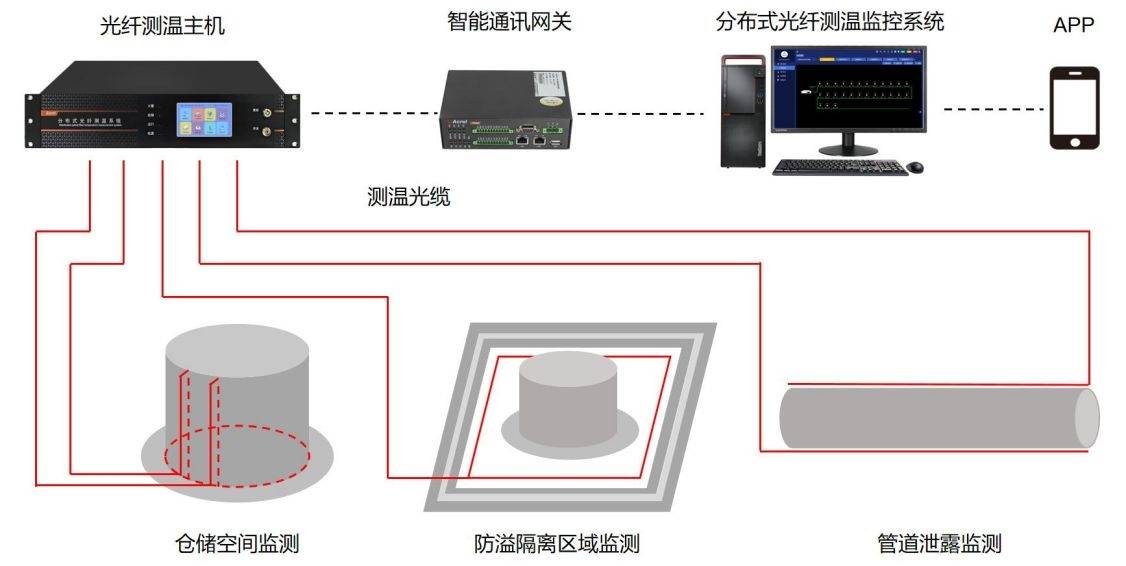

3）管道泄露倉儲溫度監測

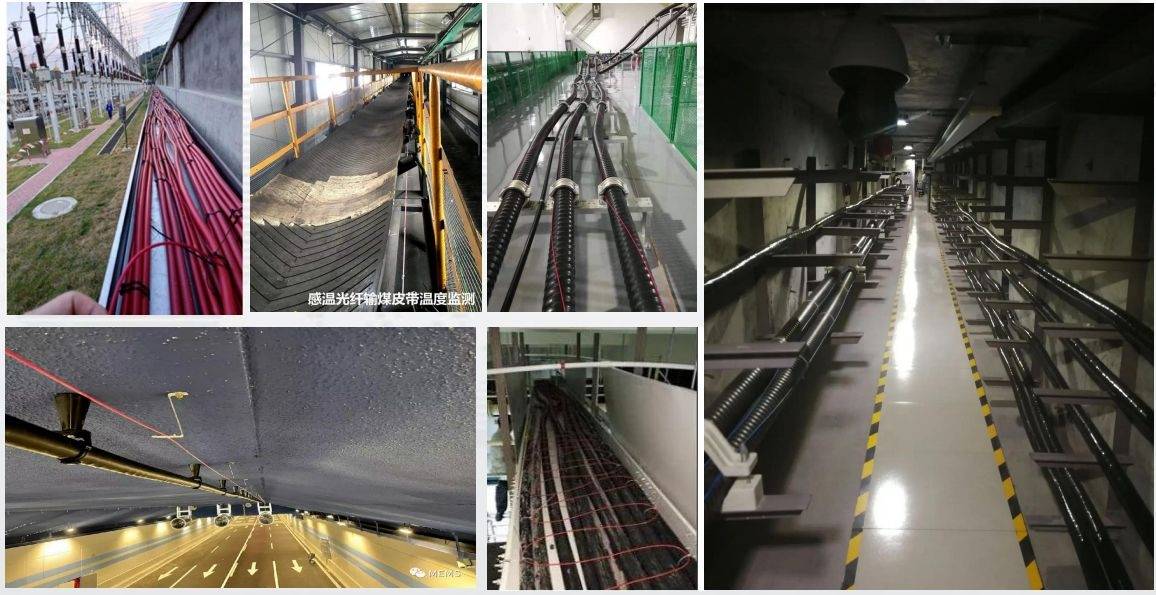

3.2.6現場圖片

4結語

在雙碳戰略背景下，母線槽測溫已從單純的安防手段，演變?yōu)槟苄Ч芾淼暮诵膮?shù)和智能化轉型的關鍵支點。從工業廠房到智慧城市，從傳統制造到數字基建，一套智能測溫系統就能為電力安全筑起“數字長城"。正如某電力專家所言："讀懂了母線槽的溫度曲線，就掌握了電力系統的健康密碼。
