產品簡介

"Y"型閥設計結構和特征"Y"型截止閥和止回閥閥門符合ANSIB16.34.檢驗與測試按API598,標記按MSS-SP-25.采用以下結構全徑和縮徑升降式和球式止回閥按需內置彈簧可拆卸實習閥瓣自定義壓板壓套式整體式上密封座明桿支架型(OSY)螺栓連接、纏繞墊片密封式閥蓋

詳細介紹

"Y"型閥設計結構和特征

"Y"型截止閥和止回閥閥門符合ANSI B16.34.檢驗與測試按API598,標記按MSS-SP-25.

采用以下結構

全徑和縮徑

升降式和球式止回閥

按需內置彈簧

可拆卸實習閥瓣

自定義壓板壓套式

整體式上密封座

明桿支架型(OS&Y)

螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋

承插端符合ASME B16.11

螺紋連接端（NPT）符合ANSI/ASME B1.20.1

閥瓣可變換為針型、節流型、球型、止回型

相關壓力：

·800LB

·900LB～2500LB

·800LB

鍛鋼“Y

鍛鋼“Y"型截止閥 800Lb

標準材質細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304(L)	F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276420	A276304	A276304(L)	A276316(L)
3	閥桿	A182F6	A182F304	A182F304(L)	A182F316(L)
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A105	A276 304	A182F304(L)	A182F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	填料	柔性石墨		PTFE
8	填料壓套	A276410		A182F304(L)	A182F316(L)
9	填料壓板	A216WCB		A351CF8
10	手輪	A197
11	銘牌	SS
12	螺母	A1942H	A1944	A1948	A1948M
13	閥桿螺母	A276410
14	螺母	A1942H	A1944	A1948	A1948M
15	活節螺栓	A193B7	A193B16	A193B8	A193B8M
16	銷釘	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS	1/2＂	3/4＂	1＂	11/4＂	11/2＂	2＂
L	98	111	120	140	140	170
H（開）	175	215	254	305	305	365
W	100	125	160	160	180	200
重量	5	6.3	7.6	9.8	13.8	14.0

鍛鋼“Y

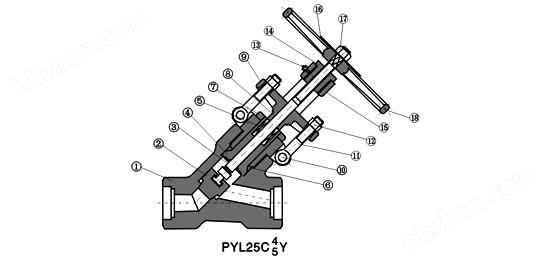

鍛鋼“Y"型自密封截止閥 900Lb～2500lb

標準材質明細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	A182F22	A182F304(L)	A182F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閥桿	A182 F6		A182F304(L)	A182F316(L)
4	密封螺母	A105	A182F304	A182F304(L)	A182F316(L)
5	填料	柔性石墨		PTFE
6	密封圈	F182F304L			A182F316(L)
7	提升螺母	A1942H	A1944	A1948	A1948M
8	填料壓套	A276 420		A182 F304
9	填料壓板	A216WCB		A351CF8
10	銷釘	A276420		A182F304
11	活節螺栓	A193 B7	A193B16	A193B8	A1983 B8M
12	螺母	A1942H	A1944	A1948	A1948M
13	油嘴	A105	A182F22	A182F304（L）	A182F316（L）
14	閥桿螺母	A276 F410
15	閥蓋	A105	A182F22	A182F304（L）	A182F316（L）
16	銘牌	SS
17	鎖緊螺母	A1942H	A1944	A1948	A1948M
18	手輪	A197
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L	900Lb-150Lb	140	140	140	178	178	216
L	2500Lb	186	186	186	232	232	279
H(開)		333	333	332	408	406	524
W		125	125	160	160	180	200
重量	900LB-1500LB	11.2	10.5	10.1	21.0	19.6	40.4
重量	2500LB	12.3	11.6	10.8	28.0	26.4	43.8

鍛鋼“Y

鍛鋼＂Ｙ＂型升降式止回閥 800LB

標準材質明細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304(L)	F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276420	A276304	A276 304(L)	A276316(L)
3	閥蓋	A105	A182F22	A182F304(L)	A182F316(L)
4	銘牌	SS
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		98	98	110	120	140	140	170	200
H（開）		85	85	95	105	114	114	132	145
重量		3.1	3.0	3.7	6.5	8.5	8.0	10.9	12.5
