B200 瀝青混合料性能試驗儀 AMPT/SPT

滿足規范：AASHTO TP79-09、AASHTO TP107-17

MATEST-Pavetest 瀝青混合料性能試驗儀AMPT是一套液壓伺服控制試驗系統，專為執行 NCHRP 項目 9-19 和 9-29 的三個瀝青混合料試驗而設計制造的，三個試驗分別是動態模量、流動次數和流動時間試驗。

瀝青混合料性能試驗儀AMPT也是 AASHTO TP79-09 規范中描述的使用瀝青混合料性能試驗儀（AMPT）確定熱拌瀝青混合料（HMA）動態 模量和流動次數標準測試方法所要求的設備。同時，也可以執行 AASHTO TP107-17 使用 AMPT 進行連續拉伸疲勞測 定瀝青混合料的損傷特征曲線和破壞標準的試驗方法。

此外，MATEST-Pavetest AMPT還可以進行瀝青混合料的直接拉伸疲勞、間接拉伸、動態模量、遞增的重復加載變形、半圓彎曲和面層反射裂縫等試驗。

MATEST-Pavetest AMPT 配置性能的CDAS/CDAS2數字式控制器，TestLab軟件和所有配件，實現硬件和軟件的統一。

產品特點
▍ 緊湊，自成一體，精密的試驗設備
▍ 半導體（TE）加熱 / 制冷，相對機械式加熱制冷更加可靠環保
▍ 可選裝水冷半導體制冷單元，更加高效
▍ 內置自由芯的磁力試件表面位移傳感器，也可選 Epsilon 引伸計
▍ 傳感器固定端子粘接工具，滿足動態模量和直接拉伸試驗的同時，還可為 S-VECD 試驗粘接上下粘接拉板。
▍ 變頻控制液壓?jiǎn)卧?，確保安靜的操作環境
▍ 內置空壓機及空氣凈化裝置，無需另外配備壓縮空氣，動態模量校驗裝置

技術參數
加載范圍	19kN( 靜態）/17kN( 動態 )
作動器行程	30mm
試樣尺寸	100 x 150 mm ( 直徑 x 高）
溫控范圍	0℃～ 70℃（可選 -10℃～ 70℃）
圍壓	0-225KPa
噪聲水平	2 米處小于 70db
電源	230V，5DHz，單相，3.5kw
尺寸	1510 x 680 x 1200 mm ( 高 x 深 x 寬）
重量	330kg

必配件
B201 KIT AMPT 消耗品套裝，包括：
▍ B253-53 傳感器固定端子 (24 顆 )
▍ B201-52 環氧樹脂 24mL
▍ S311-03 ? 100 mm 橡膠膜密封圈 (10 個 )
▍ B201-53 ? 100 mm 橡膠膜 (0.3mm 厚，10 包 )
▍ B200-10 ? 100mm 橡膠片 (AASHTO T378 規范要求 )
▍ B200-04 ? 100mm 的 AMPT 拉伸盤 ( 需 2 個 )

推薦附件
▍ B202 固定端子粘接工具
▍ B202-04 130mm 高試件用粘接工具（B202）專用墊板
▍ B203 AMPT 動態模量校驗裝置
▍ H009-01EN PC 套件包括，22 寸 LCD 監視器，鍵盤，鼠標，電纜和預裝軟件

可選附件
▍ B270-18 ?100mm 橡膠膜撐開工具
▍ B200-09 適用于 130mm 高試件進行拉壓疲勞試驗的墊塊 ( 小試件的 S-VECD 測試 )
▍ B200-13 AMPT 空壓機
▍ B200-13X AMPT 空壓機（230V 60Hz）

瀝青混合料性能試驗儀

試驗夾具

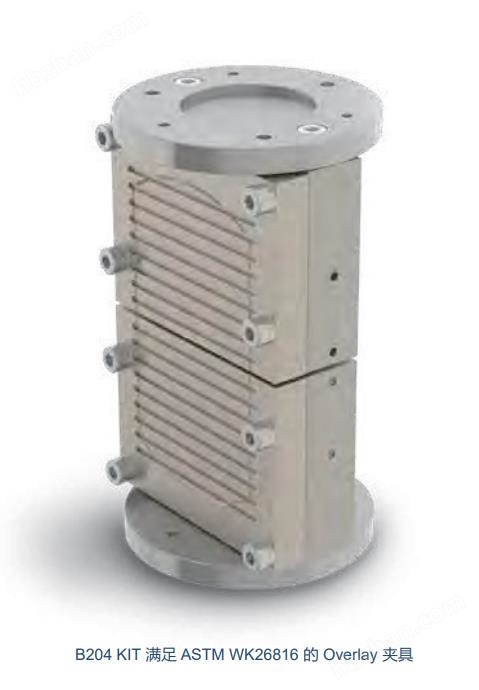

B204 KIT 滿足 ASTM WK26816 的 Overlay 試驗套裝
▍ B204-01 Overlay 基礎夾具
▍ B204-02 試件粘貼板（成對訂購）
▍ B204-03 試件粘貼準備工具（ ASTM WK26816）

B204-01 KIT 滿足 TEX-248-F. 的 Overlay 試驗套裝
▍ B204-01 Overlay 基礎夾具
▍ B204-02 試件粘貼板（成對訂購）
▍ B204-13 試件粘貼準備工具（TEX-248-F）

B207-01 KIT AMPT 間接拉伸組件
▍ B207-01 AMPT 間接拉伸的基礎夾具
▍ B253-01 AASHTO T322 LVDT 安裝附件套裝
▍ B253-03 固定端子定位板 (150mm 直徑試樣 )
▍ B290-04 量程 1mm 的微型 LVDT (4 支 )
▍ B253-53 傳感器固定端子 (32 個裝 )
▍ B207-02 纜線密封 (4 個 )

B254-02 KIT 半圓彎曲套裝
AASHTO TP124 | ASTM D8044
▍ B208 AMPT 半圓彎曲框架
▍ B254-10 滾軸座
▍ B254-02 滾軸和彈簧

瀝青混合料性能試驗儀

試件附件 | AMPT
38 x 110 mm (? x h) 試件的動態模量
▍ B200-05 底部承載板（用于 38 x 110 mm 試件）
▍ B200-06 頂部壓板（用于 38 x 110 mm 試件）
▍ B202 固定端子粘接工具
▍ B202-02 粘接工具（B202）的墊板（用于 38 x 110 mm 試件）
▍ B202-03 粘接工具（B202）的粘接延長桿
▍ B253-53 傳感器固定豆 (24 個裝 )
▍ B201-52 24ml 環氧樹脂
▍ S311 ?38 mm 橡膠膜密封環 (10 個 )
▍ S310 ?38 mm 橡膠膜 (10 個 )
▍ B270-20 ?38 mm 橡膠膜撐開工具

50 x 135mm (? x h) 試件的動態模量
▍ B200-07 底部承載板（用于 50 x 135 mm 試件）
▍ B200-08 頂部壓板（用于 50 x 135 mm 試件）
▍ B202 固定端子粘接工具
▍ B202-01 粘接工具（B202）的墊板（用于 50 x 135 mm 試件）
▍ B202-03 粘接工具（B202）的粘接延長桿
▍ B253-53 傳感器固定豆 (24 個裝 )
▍ B201-52 24ml 環氧樹脂
▍ S311-01 ?50 mm 橡膠膜密封環 (10 個 )
▍ S310-01 ?50 mm 橡膠膜 (10 個 )
▍ B270-21 ?50 mm 橡膠膜撐開工具

38 x 110 mm (? x h) 試件的 S-VECD 試驗
▍ B200-11 拉伸盤（用于 38 x 110 mm 試件）
▍ B202 固定端子粘接工具
▍ B202-02 粘接工具（B202）的墊板（用于 38 x 110 mm 試件）
▍ B202-03 粘接夾具（B202）的粘接延長桿

50 x 135mm (? x h) 試件的 S-VECD 試驗
▍ B200-12 拉伸盤（用于 50 x 135 mm 試件）
▍ B202 固定端子粘接工具
▍ B202-01 粘接工具（B202）的墊板（用于 50 x 135 mm 試件）
▍ B202-03 粘接夾具（B202）的粘接延長桿

多試件快速粘接工具
無論是動態模量試驗還是直接拉伸疲勞試驗，不但對試驗過程有很高的控制和測量精度的要求，而且對試件準備過程也有非常精確的要求。試件準備過程通常都非常的艱辛和漫長，消耗了操作者大量精力和時間。

現在 Pavetest推出了的多試件快速粘接工具，極大提高了工作效率，可以一次粘接4個試件，提供了簡單卻準確粘接方式，同時效率提高了4倍，使得試驗速度大幅提升。

該工具支持多種尺寸試件的粘接，可以粘接 100mm 直徑試件，同時支持現在流行的小試件（38/50mm）的粘接。的卡扣式壓板固定方式，為拉伸試驗帶來了極大便利，有效的降低了人工操作失誤的可能性。
