一、主要技術參數 （一）、溶解氧主要技術參數

（二）氣氧主要技術參數

    二、原理

本測氧儀采用極譜法原理和覆膜測氧電極（又稱Clark電極）。分子態氧從液體介質中透過膜進入電極電解質中，在一定的極化電壓下，氧被還原，產生電流。覆膜測氧電極中的氧在中性電解液中發生如下的反應：

陰極    O2+2H2O+4C=4OH

陽極    4Ag+4CI-4e=4AgCI

電流與氧濃度成正比，電解電流經過電子單元放大、運算，顯示氧濃度。

在氧還原過程中電極消耗氧，氧必須由介質連續地供給。因此，在使用儀器測量氧濃度時，必須使介質不斷流動，保證測量的正確、可靠。

三、結構和安裝：

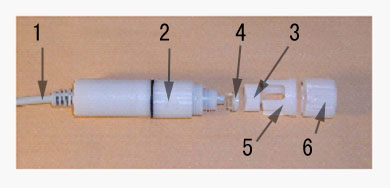

（一）氧電極

1、電纜線

2、氧電極

3、壓膜圈螺帽

4、PA電極膜

5、電極保護支架

6、電極保護蓋

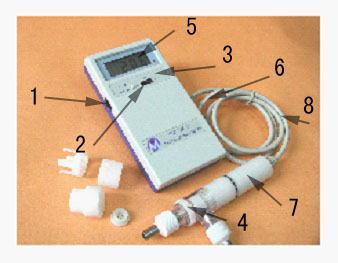

（二）便攜式儀器

1、電源開關

2、氣氧/溶氧轉換開關

3、量程選擇開關

4、.通水頭

5、液晶顯示屏

6、校正調節器

7、測氧傳感器

8、電纜線

（三）氧電極的安裝：

新購儀器氧電極已安裝好，可立即投入使用，不需要重新安裝。重新安裝方法參見第六章條“使用須知”。

（四）儀器電源安裝：

打開儀器背面電池蓋，裝入6F22 9V（方形）電池。使用到顯示屏出現“LOBAT”時，請立即更換電池，以避免電池漏液腐蝕線路板。

（五）在不同的應用場合下，需要適當?shù)慕涌凇?/span>

以達到正確測量的目的， 特殊接口儀器的安裝法見第五章。

四、操作 （一）儀器功能鍵的作用：

1、校正調節器：

用于測量氣體中氧和溶解氧在空氣中校正時調節用。

2、氣氧/溶解氧開關：

此開關用于測量氣體中氧與溶解氧的轉換。當開關突出時，測量氣體中氧；也可為溶解氧空氣定標，當開關按下時，直接測量溶解氧。

3、量程選擇開關：

量程開關分左、中、右三檔。各檔的測量范圍根據客戶要求確定。

（二）氣體中氣：

1、氣體中氧測定：

A）儀器校正—儀器接通電源后，將儀器置于%檔，氧電極置于空氣中，穩定(15- 25）分鐘，調節校正調節器，使儀器顯示20.5%。儀器如作精密測量，應用干空氣校正為21.0%。

B）樣氣測定—儀器校正后，將氧電極置于被測樣氣中，待穩定后（1 ~ 2分鐘），記錄讀數（%），則為樣氣的實際氧濃度。

(三)溶解氧測定：

1、儀器校正—儀器接通電源后，將儀器置于%檔，氧電極置于空氣中，待顯示穩定后（2 ~ 3）分鐘，調節校正調節器，使儀器顯示20.6%。儀器如作精密測量,校正的數據應作高度和濕度校正（見附錄）。

2、樣品測定—儀器校正后，裝上氧電極流通池，將樣品進入流通池，樣品保持流速大于10cm/秒。將氣氧/溶解氧開關按下，置于mg/L檔。待儀器顯示穩定后（2 ~ 3）分鐘，記錄讀數（mg/L）即為樣品的溶解氧。

五、特殊接口測氧儀的安裝及使用： （一）C_I型針劑測氧儀的安裝：

1、取樣架由座板、固定支架和玻璃杯組成。儀表放入座板上斜槽內，固定支架插入座板上Φ10mm圓孔內，用螺絲固定，固定支架由電極固定夾、2.5ml取樣注射器固定架、安瓿瓶固定夾、掰開刀和U型取樣針管組成。氧電極頭上配有通氣頭，把帶有通氣頭的氧電極固定在電極夾上。通氣頭上有兩個不銹鋼小管，一個用長150mm厚壁塑料管與U型管長臂端連接，另一個用長60mm塑料管與2.5ml取樣注射器針頭相連接。玻璃杯內盛滿蒸餾水（距上沿5mm),把U型管與掰開刀放入杯內，掰開刀在水位下15mm。提起U型管，顯出水面。抽動2.5ml取樣注射器檢查通氣系統是否良好。（見針劑儀器與配件結構圖）

2、測定：儀器定標后，按下U型管，打出取樣管內的氣體。用小砂輪在待測安瓿瓶（1-50)ml頂端5mm處，輕輕地劃一圈，然后置入測試杯內，痕線卡在掰開刀刃上，稍用力安瓿瓶即打開。藥液或藥末漏入水中，內部氣體被水封在瓶內，把它固定在安瓿瓶夾上，U型管提起，短臂端伸入到安瓿瓶內氣層中，慢慢抽動針筒到0.5ml,安瓿瓶內氣體通過U型管進入電極頭，再進入到取樣針管內，此時儀表示值下降，停(5-10)秒，再抽(0.2-0.3)ml,連續抽(3-5)次，示值即可穩定，示值為安剖瓶內氣體含氧量。

3、注意：

（1）為測試準確，可先測量過期維生素C藥劑（變黃色），把測試管通系統的含氧量沖洗到(0.03-0.07)%后再正式測定樣品。

（2）請勿把玻璃內的水抽到管道系統內，如果管道內有水，讀數下降，拆下氧電極軟紙把水吸干重新安裝。

（二）C_II型粉針劑測氧儀的安裝：

1、取樣架由座板、固定支架和氧電極固定夾組成。儀表放入座板上斜槽內，固定支架插入座板上Φ10mm圓孔內，用螺絲固定，把氧電極固定在支架上的氧電極固定夾上。氧電極頭上配有雙孔通氣頭，由緊固螺母固定。通氣頭上的兩根不銹鋼小管，一個用長150mm厚壁塑料管與取樣針頭連接，另一個裝長60mm塑料管。（見粉針儀器與配件結構圖）

2、取樣針頭從鋅皮蓋上插入待測樣品瓶內，從60mm塑料管上取下5ml注射器，抽滿蒸餾水，從鋅皮蓋上穿進待測樣品瓶內，慢慢推動針筒活塞，把水打入瓶內排出氣體通過電極頭，液晶顯示的讀數即為該瓶內氣體的氧含量。可測定2ml到500ml各種瓶裝蓋粉針劑、水針劑、營養品等 。

  （三）C_III氣體測氧儀的安裝

根據煙道直徑大小連接取樣管二節或三節，把取樣管從煙道小孔中伸入中心部位，抽取煙道內氣體2ml，稍停再抽1ml，抽取3-4次，讀數即可穩定，此數值即是煙道內氣體的含氧量。

（四）C_IV氣體測氧儀的安裝

此儀器氧電極配有兩種通氣頭，可根據用途不同選用（當心不要把電極弄壞）。測定各種高壓氣瓶和高壓艙的氣體氧含量時，裝配長柄通氣頭，手感有氣流出即可；若測定房間、艙室、密閉環境的氧濃度時，可用暴露式鈕扣通氣頭把氧電極伸入測定的環境，即可讀數。

六、使用須知及維修保養：

1、儀器出廠前氧電極已安裝好，可以直接投入使用，不需要重新安裝氧電極。如果需要重新安裝電極膜，請按以下步驟操作：

（1）電極腔內用注射器注入重蒸餾水沖洗兩次，接著用DO-100電解液沖洗抽出0.2ml，以留出部分空隙。（換膜換藥水示意圖）

（2）加一滴電解液于電極頭上，將PA-100膜圈用電解液沖洗兩次，注滿后慢慢扣在電極頭上，用壓膜圈旋緊。用水清洗電極后，再用吸水紙吸干，旋上護套。氧電極接在儀器上，開啟電源24小時后才能使用。

2、如果儀器讀數波動大，無法正確測量時。請輕敲氧電極，儀器讀數波動大于0.5%時，是因為PA型膜移動、穿孔或破裂，應該更換電極膜。更換電極膜請見本章第1條。

3、氧電極不用時，應套上保護套，套內放脫脂棉花，并經常加水保持濕潤。

4、儀器使用時遇到問題請打電話詢問，有問題請送本公司修理部門，儀器后蓋請不要自己打開，內部可調部位不應調動，以免給本公司修理帶來麻煩。

5、用干電池的儀器，當電池電壓小于8.5V時，顯示器左上角會顯示“LOBAT”，應更換新電池。

6、當儀器的讀數逐步降低，表示電極表面吸附表面活性物質。用棉花或濾紙沾上純乙醇輕擦電極的陰極表面，更換電解液后，裝上新電極膜。

7、本儀器屬計量儀器，為保證儀器準確使用，應當每年送當?shù)刭|(zhì)量技術檢測部門進行檢定或本公司檢查。

在不同大氣壓下，可按下式計算溶解氧含量：

CS’=CS*(P-PW )/(101325-PW)

式中：CS’—在P（Pa）大氣壓力下氧的溶解度，mg/L；

     CS’—在101325Pa大氣壓力下氧的飽和溶解濃度，查閱附錄mg/L；

     P—測試時的大氣壓力，（Pa）

本表摘自《JJG291—2008覆膜式溶解氧測定儀檢定規程》。此表采用《ISO5814—198附錄》

附錄：表1、氧在不同溫度的水中飽和含量表

大氣壓校正表1

濕度校正表2

含有一定溫度的空氣的氧含量計算：

Or=（101.3-Pt0×RH）×20.95/101.3

式中：Or-含有一定溫度的空氣的含氧量（%）；

101.3-標準大氣壓（760mgHg）（Pa）；

Pt0-一定溫度下飽和水蒸氣壓（見表3）（Pa）；

20.95-干空氣中氧含量（%）

注：1mmHg=0.1333Pa或1Pa=7.5025mmHg。
