湖南懷化實驗室強磁磁選機小型磁選設備XCGS——型磁選管的主機和激磁電源只需要安放在木制的機座上，在使用前應剝除全部的包裝紙，擦凈防銹油并檢查全部緊固螺釘是否松動，在確認機械運轉部分和部分各焊點處于正常的條件下方可使用。

接通激磁電源和主機上的激磁和電動機的電源，即可開機試運轉（其輸入電壓為220V±10V時，激磁電流大可調整到4A）。用橡膠軟管接通玻璃管注水，軟橡膠管連接在玻璃管上端的支管上，一根短的軟橡膠管套在玻璃下端尖細錐型管上，并裝上夾子，以調整沖水的流量。

湖南懷化實驗室強磁磁選機小型磁選設備

1. 激磁鐵芯 2. 玻璃管 3. 激磁線包
4. 底座 5. 工作臺6. 夾箍
7. 導向架 8. 電機 9. 蝸桿
10. 曲柄連桿軸 11. 扭轉套筒 12. 曲柄連桿
13. 蝸輪

　　XCGQ磁選管式在C型電磁鐵的兩級端之間，裝有玻璃鋼作往復移動和擺動。被分選的試料在通過磁場區時，磁性部分即附在管壁附近。非磁性部分在機械運動中被水沖刷而排出。

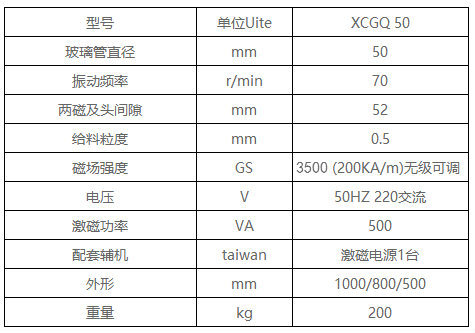

產品規格及技術參數

XCGQ(S)磁選管又名戴維斯分析管,用于礦山，冶金，地質等實驗室。是選礦過程中，用來測定磁性礦石中磁性成分的一種設備。本產品由原地礦部企業生產，執行行業標準。

XCGQ(S)磁選管是在C型電磁鐵的兩級端之間，裝有玻璃鋼作往復移動和擺動。被分選的試料在通過磁場區時，磁性部分即附在管壁附近。非磁性部分在機械運動中被水沖刷而排出。

本機主要由主機和激磁電源組成。

工作原理

XCGQ(S)——型磁選管是在C型電磁鐵的兩之間，裝有玻璃管作往復移動和擺動，被分選的試料在通過磁場區時，磁性部分即附在管壁附近，非磁性部分在機械運動中被水沖刷而排出。
