*濕式分樣機小型礦漿等量縮分

型號及名稱：XSHF2-3型濕式分樣機：

縮分比：一次為12、6、4、3、2

重量相對誤差：≤2%（在縮分比為6以下時）

給料礦漿濃度范圍：5-50%

適宜的給料粒度范圍：<0.5mm

處理能力：≤2 L/min

攪拌桶有效容積：4L

攪拌電動機：功率120w          轉速1390r/min

攪拌葉輪轉數：≤568r/min

分配器電動機：功率90w

分配器轉數：40r/min

設備總功耗：210w

外形尺寸（長×寬×高）：530×400×1200mm

重量： ≤90kg

*濕式分樣機小型礦漿等量縮分

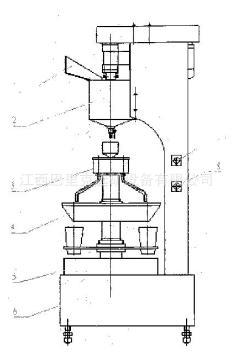

XSHF2-3型濕式分樣機由下列主要部件組成（1）給料斗；（2）調漿攪拌桶；（3）礦漿分配部分；（4）礦漿截料器部分；（5）礦漿集料盛料部分；（6）床身；（7）調漿桶控制開關；（8）分配器控制開關。分配器盤按逆時針方向旋轉。

1、結構傳動系統：

分樣機運動系統為兩條傳動路線，（1）攪拌傳動；（2）分配傳動，均為單電機拖動。

（1）攪拌傳動電機通過皮帶輪減速輸入到被動軸，使攪拌葉輪勻速運轉。

（2）分配傳動系統采用德國進口精密減速電機直接驅動，使分配器勻速逆時針運轉。

2、主要部件結構形式：

（1）電器、操縱開關設在床身右側。

（2）變速箱直接與電機聯接分配器與傳動軸為右旋螺紋連接。
